Гидравлическая система самосвала HOWO выполняет одну основную задачу: поднять загруженный кузов настолько, чтобы груз вышел под действием силы тяжести, а затем вернуть кузов вниз под контролем. В распространённой схеме с коробкой отбора мощности система заимствует мощность у двигателя, преобразует её в давление рабочей жидкости и этим давлением выдвигает гидроцилиндр, наклоняющий кузов. Конкретные детали и компоновка зависят от модели, кузова и исполнения КОМ и гидравлики, поэтому сверяйте свою конфигурацию с руководством. Сама силовая цепочка — от двигателя к насосу, клапану и гидроцилиндру — позволяет быстро поставить диагноз на месте вместо дорогостоящих догадок.
Для покупателя парка или ответственного за техническое обслуживание, подбирающего или обслуживающего самосвал HOWO, практическая ценность в том, чтобы знать место каждой детали в этой цепочке и то, как проявляется её отказ. Медленный подъём кузова, остановка на полпути или утечка масла из штуцера — не случайные события; каждое указывает на конкретное звено. В статье цепочка разбирается по порядку, сравниваются две компоновки гидроцилиндров, между которыми реально приходится выбирать, и описываются неисправности и правила обслуживания, обеспечивающие предсказуемую работу системы.
Сразу обозначим границу: здесь рассматривается только гидравлика опрокидывания, которая поднимает и опускает кузов. Усилитель рулевого управления, тормозные контуры и любая вспомогательная гидравлика — это отдельные системы со своими насосами и стандартами, и здесь они не рассматриваются.
Что именно контролирует гидравлическая система самосвала HOWO
Гидравлическая система опрокидывания управляет функцией подъёма кузова и ничем другим на грузовике. Её работа начинается, когда оператор даёт команду на подъём, и заканчивается, когда кузов опущен, а коробка отбора мощности отключена. Чётко понимать эти границы важно: такой симптом, как медленный подъём кузова, относится к этому контуру, а слабое рулевое управление — к другой системе, и его не следует диагностировать по компонентам опрокидывания.
В этих границах гидравлика опрокидывания образует контур, по которому масло перемещается из бака в гидроцилиндр и обратно. Бак хранит и охлаждает рабочую жидкость, насос повышает её давление, клапан определяет, куда она идёт, а гидроцилиндр превращает это давление в ход подъёма. Поскольку масло последовательно проходит через все элементы, загрязнение или износ одного компонента влияет на остальные, поэтому детали лучше рассматривать как единый комплект.
Подъём приводится в действие двигателем, а не отдельным мотором. Коробка отбора мощности отбирает вращение у трансмиссии или двигателя и приводит насос в действие только тогда, когда оператор её включает. Это значит, что гидравлическая система потребляет мощность по требованию, а не постоянно. В большинстве исполнений такая схема эффективна, и она упрощает первую проверку при любой жалобе на отсутствие подъёма: убедиться, что коробка отбора мощности действительно включается.
Основные компоненты: КОМ, насос, клапан, гидроцилиндр, бак
Нагрузку несут пять компонентов: КОМ, насос, управляющий клапан, гидроцилиндр и бак. Каждый из них ограничивает остальные, поэтому подбор или обслуживание детали в отдельности скорее переносит проблему, чем решает её. Рассматривайте их как единый комплект:
- Коробка отбора мощности (КОМ): по требованию передаёт вращение двигателя или трансмиссии насосу; если она проскальзывает или не включается, масло не находится под давлением и кузов не двинется.
- Гидравлический насос: преобразует это вращение в поток и давление. На режиме опрокидывания часто применяются шестерённые насосы благодаря их простоте, но тип насоса и его рабочий объём определяют, как быстро поднимается кузов и насколько он противостоит тяжёлому грузу.
- Управляющий клапан: направляет масло под давлением на подъём, удержание или опускание кузова и задаёт предельное давление через предохранительную функцию, чтобы контур не перегружался по давлению.
- Гидроцилиндр: превращает давление жидкости в механический ход, который наклоняет кузов. Его ход и длина в сложенном виде должны соответствовать раме и длине кузова.
- Бак, фильтр и магистрали: хранят, очищают и переносят масло. Бак также отводит тепло, а фильтр — главная защита от загрязнений, которые повреждают насос и уплотнения гидроцилиндра.
Объединяющий их параметр — поток, согласованный с давлением. Насос, подающий сильный поток в клапан или гидроцилиндр, рассчитанный на меньший, будет создавать тепло и давление, на которые он не рассчитан. Насос недостаточной производительности поднимает медленно, каким бы исправным ни был гидроцилиндр. Поэтому при замене любого компонента сверяйте его характеристики с остальным контуром и заводской спецификацией грузовика, прежде чем ставить деталь только потому, что она подходит по креплениям.
Как система поднимает и опускает кузов самосвала
Кузов поднимается в строгой последовательности, и именно знание порядка делает неисправности читаемыми. Оператор включает коробку отбора мощности, насос забирает масло из бака, и давление растёт, когда это масло встречает сопротивление загруженного кузова. Управляющий клапан направляет масло под давлением в гидроцилиндр, гидроцилиндр выдвигается, и кузов наклоняется вверх вокруг задней петли, пока груз не соскользнёт под действием силы тяжести.
В телескопическом гидроцилиндре ход происходит по ступеням, а не за одно движение. Масло под давлением сначала выдвигает самую большую секцию, затем по очереди каждую меньшую вложенную секцию — именно так компактная длина в сложенном виде позволяет достичь большого угла опрокидывания. Такая ступенчатая работа нормальна, но она же объясняет, почему телескопический гидроцилиндр может выдвигаться неравномерно при износе ступени или попадании воздуха в контур.
Опускание — это управляемый сброс, а не второй рабочий ход. Когда оператор выбирает опускание, клапан открывает сливную магистраль, и вес кузова вытесняет масло обратно в бак. Затем гидроцилиндр втягивается по ступеням, и кузов садится на место. Показатель здесь — плавность: кузов, который опускается рывками или не садится полностью, указывает на клапан, попавший воздух или нарушение последовательности ступеней, а не на насос, который при опускании не совершает работы.
Телескопические и рычажные (под кузовом) гидроцилиндры подъёмника

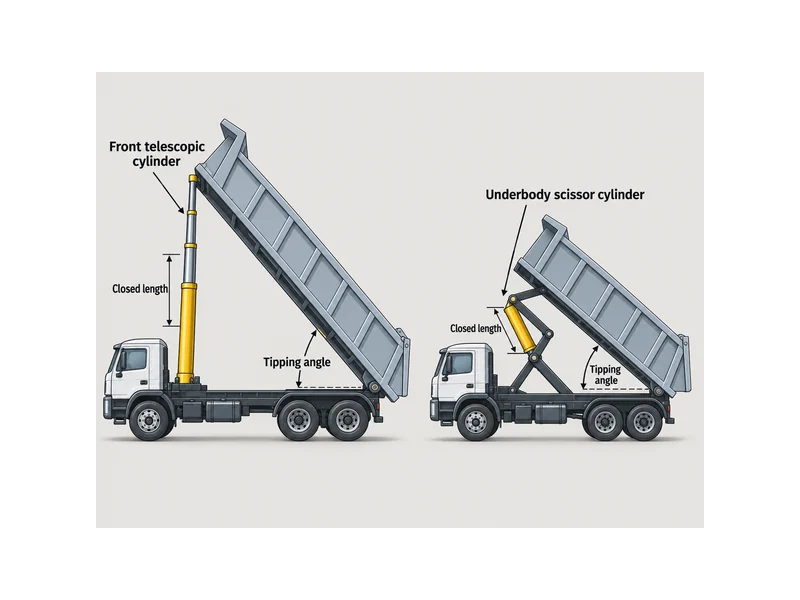

Какая компоновка гидроцилиндров подходит грузовику, зависит от длины кузова, полезной нагрузки и того, как обычно смещается груз. На режиме опрокидывания преобладают две схемы, и правильная следует из этих параметров, а не из шильдика модели.
Передний телескопический гидроцилиндр толкает из-за кабины и подходит для длинных кузовов и грузов с центром тяжести впереди. Поскольку он действует в передней части кузова, он поднимает длинный кузов на крутой угол при компактной длине в сложенном виде. Поэтому он часто применяется на длинных самосвальных кузовах. Обратная сторона — высокий многоступенчатый гидроцилиндр сильнее подвержен боковым нагрузкам, если грузовик кренится на неровной площадке, поэтому проверять нужно равномерность выдвижения и отсутствие бокового люфта.
Компоновка под кузовом, или рычажная, крепится ниже и поднимает кузов через рычажную систему под кузовом. Более короткий и низко расположенный гидроцилиндр лучше переносит боковые нагрузки на неровных площадках, поэтому такая схема обычно подходит для более коротких и тяжёлых кузовов. Её обратная сторона — меньший максимальный угол опрокидывания при тех же габаритах. Таким образом, выбор следует из длины кузова и условий площадки: длинный кузов и крутая разгрузка говорят в пользу передней телескопической схемы, а короткий кузов на неровном грунте — часто в пользу схемы под кузовом. В любом случае проверяйте соответствие, сопоставляя ход гидроцилиндра, длину в сложенном виде и номинальную грузоподъёмность с конкретным кузовом и режимом работы, а не только с моделью грузовика.
Распространённые неисправности гидравлики и их признаки
Большинство неисправностей гидравлики опрокидывания заявляют о себе поведением подъёма, и чтение этого поведения быстро сужает причину. Прежде чем что-либо менять, проследите симптом назад по силовой цепочке. Распространённые картины чётко соответствуют конкретным звеньям:
- Кузов не двигается вообще: начинайте с коробки отбора мощности и её включения, затем проверьте уровень жидкости и насос, потому что давление не доходит до гидроцилиндра.
- Кузов поднимается медленно или слабо: это указывает на низкий уровень жидкости, изношенный насос, теряющий производительность, частично открытую предохранительную магистраль или слишком жидкое масло из-за перегрева.
- Кузов останавливается или застревает в поднятом положении: обычно это неисправность клапана или сливной магистрали либо телескопический гидроцилиндр с нарушенной последовательностью ступеней, который не выдвинулся чисто.
- Гидроцилиндр дрожит или кузов трясётся при подъёме: обычно это попавший в контур воздух или неравномерное движение ступеней, что требует прокачки и проверки ступеней.
- Утечка масла на штуцере или штоке: проблема с уплотнением, шлангом или штуцером, которая будет усиливаться; найдите её источник, так как доливка лишь скрывает её.
Объединяющий параметр, стоящий за несколькими из этих симптомов, — состояние рабочей жидкости. Воздух, загрязнения или перегретое масло могут одновременно вызывать медленный подъём, дрожание и рывки при опускании. Поэтому проверка чистой жидкости при правильном уровне — самая дешёвая первая проверка, прежде чем приговаривать насос или гидроцилиндр. Если после проверки жидкости симптом сохраняется, неисправность перешла в механическую деталь, и осмотр следует вести по цепочке в указанном выше порядке.
Обслуживание, обеспечивающее работу системы
Обслуживание гидравлики опрокидывания в основном сводится к защите рабочей жидкости и выявлению износа до того, как он обездвижит грузовик. Поскольку масло проходит через все элементы контура, поддержание его чистоты, правильного уровня и температуры даёт надёжности больше, чем любое отдельное улучшение компонента. Практичный регламент включает несколько регулярных проверок:

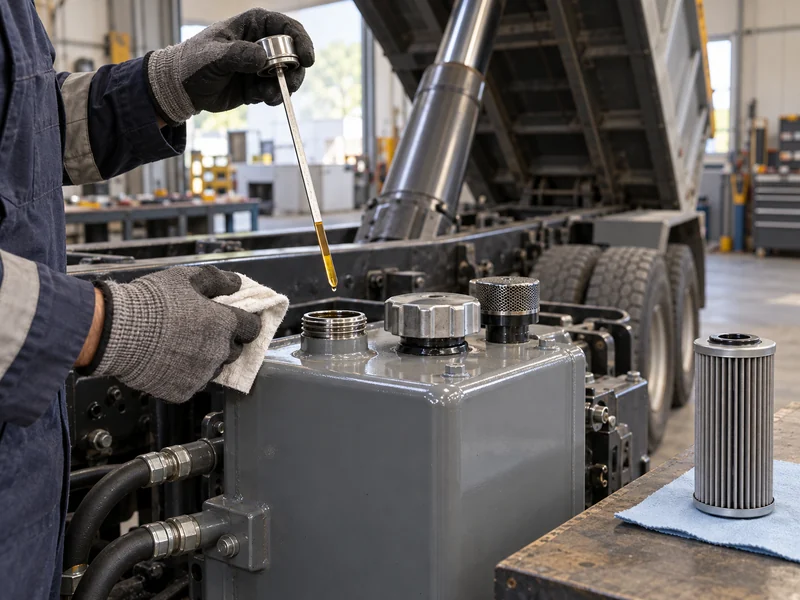

- Уровень и состояние жидкости: проверяйте регулярно и доливайте масло того типа, который указан в руководстве к грузовику; потемневшая, мутная или загрязнённая жидкость означает, что замена назрела.
- Фильтры и сапун: заменяйте фильтры по регламенту, чтобы загрязнения не циркулировали в насос и уплотнения гидроцилиндра.
- Шланги, штуцеры и уплотнения: осматривайте на подтекание, истирание и мягкие участки и находите источник любой утечки, так как доливка лишь откладывает ремонт.

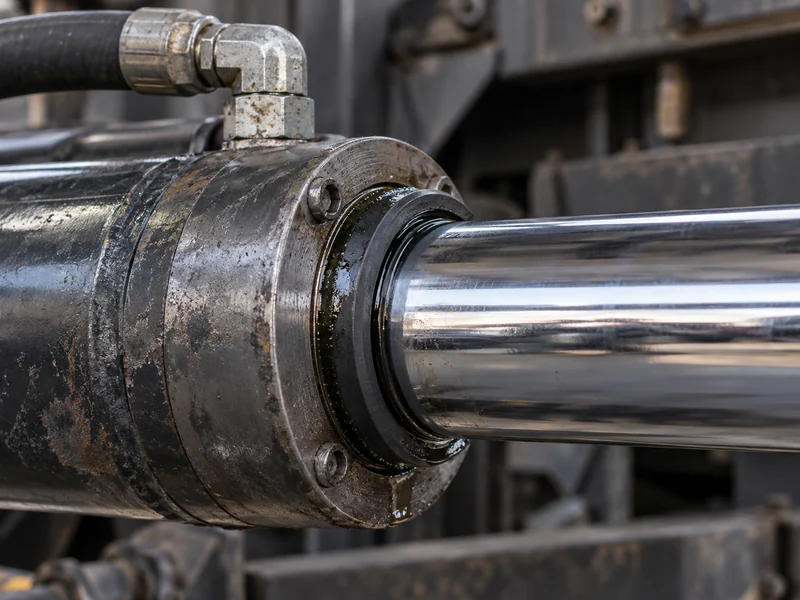

- Гидроцилиндр и шток: следите за задирами, неравномерным выдвижением и боковым люфтом — всё это указывает на износ уплотнений или повреждение от боковой нагрузки.
- Точки смазки и рычажная система: поддерживайте смазку шарниров и элементов рычажной системы, чтобы механическая часть подъёмника не нагружала гидравлику неравномерно.
Интервалы обслуживания должны следовать режиму работы, а не фиксированному календарному числу. Частое опрокидывание с высокой цикличностью, тяжёлые грузы, пыльные площадки и высокая температура окружающей среды сокращают безопасный интервал между заменами жидкости и фильтров. Надёжный ориентир — руководство к самому грузовику вместе с фактическим состоянием масла, а не одна цифра, перенесённая из более лёгких условий. Одна привычка окупается: записывайте результаты каждой проверки, чтобы постепенная потеря скорости подъёма или медленно растущая утечка проявлялись как тенденция, а не как поломка.
Заключение
Самое полезное, что стоит вынести: гидравлическая система самосвала HOWO — это единая силовая цепочка, и каждый симптом принадлежит одному из её звеньев. Мощность двигателя становится потоком насоса, поток — направленным давлением у клапана, а давление — ступенчатым ходом гидроцилиндра, который опрокидывает кузов; опускание — это управляемый сброс того же масла. Читайте неисправность в этом порядке, и диагноз обычно выпадает сам: отсутствие подъёма начинается с коробки отбора мощности, медленный подъём указывает на жидкость и насос, а дрожание или заклинивший кузов — на воздух, клапан или последовательность ступеней гидроцилиндра.
Чаще всего неверно понимают то, что насос будто бы работает в обоих направлениях. Это не так: кузов опускается под собственным весом через клапан, поэтому неисправности опускания кроются в клапане и последовательности ступеней, а не в насосе. Подбирайте компоновку гидроцилиндра под кузов и площадку, а не под название модели; держите жидкость чистой и залитой до нужного уровня; и пусть интервал обслуживания задают руководство к грузовику и состояние масла, а не фиксированное число. Эти три привычки сохраняют предсказуемость контура опрокидывания при тяжёлой работе.
Часто задаваемые вопросы
Почему кузов самосвала HOWO поднимается медленно или вообще не поднимается?
Медленный подъём или его отсутствие почти всегда связаны с жидкостью или с насосной частью контура, поэтому начинайте с них, прежде чем трогать гидроцилиндр. Кузов, который вообще не двигается, обычно означает, что коробка отбора мощности не включается или масло не находится под давлением; медленный подъём указывает на низкий уровень жидкости, изношенный насос, частично открытую предохранительную магистраль или разжиженное перегревом масло. Сначала проверьте уровень и состояние жидкости, затем включение коробки отбора мощности и насос по схеме из руководства к вашему грузовику.
Как КОМ приводит в действие гидравлический насос на самосвале HOWO?
Коробка отбора мощности передаёт вращение от трансмиссии или двигателя гидравлическому насосу и делает это только тогда, когда оператор её включает. При включении она вращает насос, который забирает масло из бака и повышает его давление, чтобы управляющий клапан мог направить его в гидроцилиндр; при выключении насос перестаёт приводить в действие подъём. Поскольку тип и крепление КОМ зависят от исполнения, перед диагностикой неисправности отсутствия подъёма сверяйте способ включения и сочетание с насосом по руководству к КОМ и гидравлике вашего грузовика.
Телескопический или рычажный гидроцилиндр подъёмника — что подходит для тяжёлого самосвала?
Выбор зависит от длины кузова и условий площадки, а не от модели грузовика. Передний телескопический гидроцилиндр поднимает длинные кузова с центром тяжести впереди на крутой угол при компактной длине в сложенном виде; компоновка под кузовом, или рычажная, остаётся короче и ниже и лучше переносит боковые нагрузки на неровном грунте, но даёт меньший максимальный угол опрокидывания. Сопоставляйте ход гидроцилиндра, длину в сложенном виде и номинальную грузоподъёмность с конкретным кузовом и режимом работы.
Какое гидравлическое масло и какой интервал замены нужны насосу с КОМ?
Используйте тип масла, указанный в руководстве к грузовику, а интервал замены определяйте по режиму работы и состоянию масла, а не по фиксированной цифре. Частое опрокидывание с высокой цикличностью, тяжёлые грузы, пыль и высокая температура сокращают безопасный интервал, поэтому ориентируйтесь на руководство производителя и фактическое состояние жидкости. Потемневшее, мутное или загрязнённое масло означает, что замена назрела независимо от наработанных часов.
Почему гидроцилиндр самосвала дрожит или застревает в поднятом положении?
Дребезг при подъёме обычно вызван запертым воздухом или неравномерным движением ступеней, а заклинившая в верхнем положении платформа обычно указывает на клапан, обратный путь или неправильно переключённый телескопический цилиндр. Сначала прокачайте контур и проверьте равномерность выдвижения ступеней, так как воздух в магистралях может вызывать и то, и другое. Если платформа по-прежнему не садится на место или не удерживается после исключения проблем с жидкостью и воздухом, неисправность кроется в клапане или переключении цилиндра, а не в насосе.
