У самосвала HOWO «передаточное число» почти никогда не означает одну величину. Их две: передаточные числа внутри коробки передач и фиксированное передаточное число заднего ведущего моста, и каждое выполняет свою задачу. Покупатели, спрашивающие, какое передаточное число у самосвала Sinotruk HOWO, обычно хотят получить один практический ответ: потянет ли конкретный грузовик полную загрузку на подъёме, сможет ли держать рабочую скорость движения и оставаться экономичным на порожнем обратном рейсе. В этом руководстве эти две величины разделены, объяснено значение распространённых значений и показано, как считать их из спецификации, прежде чем останавливаться на конкретной комплектации.
Что означает передаточное число у самосвала HOWO

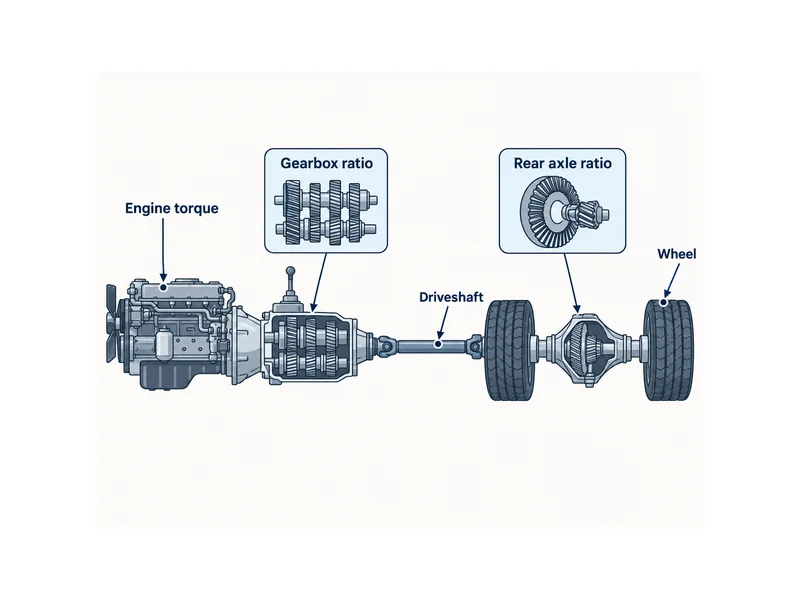

На самосвале передаточное число встречается в двух разных узлах, поэтому одно словосочетание скрывает две величины. Коробка передач умножает крутящий момент двигателя через набор выбираемых передаточных чисел — от низкой первой передачи для трогания с места под нагрузкой до почти 1:1 высшей передачи для движения на крейсерской скорости. Передаточное число заднего моста — также называемое передаточным числом ведущего моста или главной передачи — обеспечивает одно фиксированное понижение между карданным валом и колёсами. Читается это число так: передаточное число 5.45 означает, что карданный вал делает 5.45 оборота на один полный оборот колёс.
Эти две величины часто путают, потому что обе называют «передаточным числом», хотя задаются они независимо и меняются независимо. Можно заказать одну и ту же коробку передач с разными передаточными числами моста или один и тот же мост с разными коробками передач — и характер грузовика каждый раз будет другим. Различать их — первый шаг к правильному чтению любой спецификации HOWO, ведь именно передаточное число моста напрямую определяет тяговую способность под нагрузкой и частоту вращения двигателя на крейсерской скорости.
Эти числа вы найдёте в спецификации или техническом листе, где указана модель коробки передач и отдельно — передаточное число моста. Если в описании приведено только одно «передаточное число», это почти всегда передаточное число заднего моста, а коробка передач обозначается кодом модели, а не числом в заголовке. Именно совместное чтение обеих строк — а не одной из них по отдельности — позволяет предсказать поведение грузовика под нагрузкой.
Как передаточное число влияет на крутящий момент, скорость и расход топлива гружёного HOWO
Тяговая способность и экономичность находятся на противоположных концах компромисса по передаточному числу моста. Численно более высокое число, например 5.45, означает, что колеса делают меньше оборотов за один оборот карданного вала, поэтому грузовик развивает больший крутящий момент на колёсах для преодоления подъёмов и перевозки тяжёлых грузов. За этот момент приходится платить частотой вращения двигателя: при любой заданной скорости движения двигатель вращается быстрее и расходует больше топлива. Более низкое число даёт обратное — на трассовой скорости двигатель работает вполсилы и экономит топливо, но способность брать подъёмы и трогаться с места под нагрузкой падает.
Зависимость между крутящим моментом и экономичностью справедлива для всей практики тяжёлых грузовиков и не связана с конкретным брендом. Отраслевые рекомендации Work Truck Online отмечают, что передаточные числа ведущих мостов средней и большой грузоподъёмности лежат примерно в диапазоне от 2.69:1 до 7.17:1, причём между крайними значениями есть десяток с лишним вариантов. Работа гружёного самосвала обычно смещена к верхнему, моментному концу этого диапазона. Поэтому выбор числа определяется рельефом и нагрузкой, а не принципом «чем больше, тем лучше» — подберите его под работу, и обе половины компромисса останутся в равновесии.
Этот компромисс проще удержать в голове в виде краткого сравнения, а не сплошного текста:
| Передаточное число заднего моста | Крутящий момент на колёсах / преодолеваемый подъём | Частота вращения двигателя на крейсерской скорости | Расход топлива | Наиболее подходящие условия работы |
|---|---|---|---|---|
| Выше (например, около 5.45) | Больше; уверенно берёт подъём и трогается с места | Выше при заданной скорости движения | Выше | Работа с грузом вне дорог, в карьере и на площадке, крутые подъёмы |
| Ниже (например, около 4.4) | Меньшая тяговая способность | Ниже при заданной скорости движения | Ниже | Длинные, ровные рейсы, где важнее экономичность |
Эту картину меняют две переменные, которые следует проверять вместе с передаточным числом. Размер шин меняет эффективное передаточное отношение: более высокая шина повышает скорость движения и ослабляет влияние передаточного числа, а более низкая — усиливает его. Важен и тип коробки передач: автоматизированная коробка или коробка с гидротрансформатором иногда позволяет обойтись несколько меньшим числовым значением передаточного числа моста, поскольку она иначе умножает момент при трогании, чем обычная механическая.
Передаточные числа коробки передач HOWO: диапазон 10-ступенчатой коробки серии HW
Нагляднее всего читать коробку передач HOWO по конкретной документированной модели. HW19710 — механическая коробка Sinotruk с 10 передачами вперёд и 2 назад, рассчитанная на входной крутящий момент около 1,900 Н·м, — имеет передачи от низкой первой примерно 14.284:1 до высшей 1.0:1, согласно спецификациям коробок передач Sinotruk. Многие самосвалы HOWO предлагаются с механической коробкой на 10 или 12 ступеней, а в некоторых исполнениях добавляется автоматизированный вариант (AMT), но точная коробка зависит от комплектации. Считайте значения HW19710 одним документированным примером, а не постоянной величиной для всей серии. Именно такой широкий диапазон от первой до высшей передачи позволяет гружёному самосвалу медленно трогаться на мягкой технологической дороге и всё же достигать рабочей скорости движения, когда он набрал полную массу.
Воспринимайте диапазон передач коробки как гибкость грузовика, а не как его главную передачу. Низкие передачи нужны для трогания с места и работы на малой скорости на подъёме, высокие — для экономичности после разгона, а две задние передачи дают гружёному грузовику управляемое движение назад на площадке. Та же HW19710 встречается и на других моделях, например на седельном тягаче HOWO 6X4. Но сама коробка передач ещё не скажет, как поведёт себя конкретный самосвал, пока вы не свяжете её с передаточным числом моста.
Некоторые исполнения HOWO используют другую коробку передач, не HW19710, и число передач и диапазон передаточных чисел у разных коробок различаются. Уточните точную модель коробки передач в спецификации изделия, а не предполагайте 10-ступенчатую коробку HW. Именно число передач и диапазон от первой до высшей определяют гибкость, которую вы покупаете, поэтому читайте их в спецификации самой модели, а не у похожего грузовика.
Передаточные числа заднего моста HOWO: что означают 4.4, 5.26 и 5.45
Передаточные числа заднего моста самосвалов HOWO различаются по модели и назначению, поэтому значение что-то значит только в привязке к конкретной комплектации. Число около 5.45 встречается на некоторых исполнениях самосвалов 6×4 и смещает грузовик в сторону момента для работы с грузом вне дорог с твёрдым покрытием. В других комплектациях указывают ближе к 4.4 — для работы с уклоном в скорость и экономичность, или около 5.26 на некоторых многоосных исполнениях. Считайте эти значения зависящими от комплектации и подтверждайте их по спецификации, а не фиксированными цифрами, подходящими любому грузовику модельного ряда.

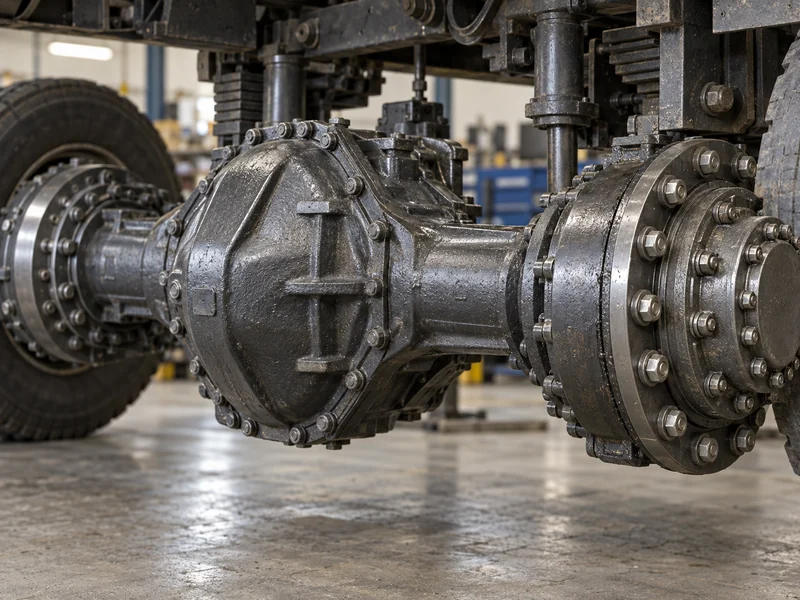

Многие тяжёлые самосвалы HOWO используют ведущий мост с двойным редуктором (колёсным редуктором), который делит главное понижение между центральным дифференциалом и второй парой шестерён в ступицах колёс. Уточните тип моста для конкретного исполнения, потому что он есть не в каждой комплектации. Там, где он установлен, такая конструкция передаёт высокий крутящий момент без чрезмерного увеличения центральных шестерён и добавляет дорожный просвет — и то и другое полезно на неровных площадках. Она же повышает требования к уходу за мостом — уровню масла в дифференциале и правильному использованию блокировки дифференциала — ради срока службы. Сравнивая два передаточных числа моста HOWO, сравнивайте их на одной модели, потому что тип моста и размер шин должны быть одинаковыми, иначе числа ничего не значат.
Подбор передаточного числа под рельеф и маршрут перевозки

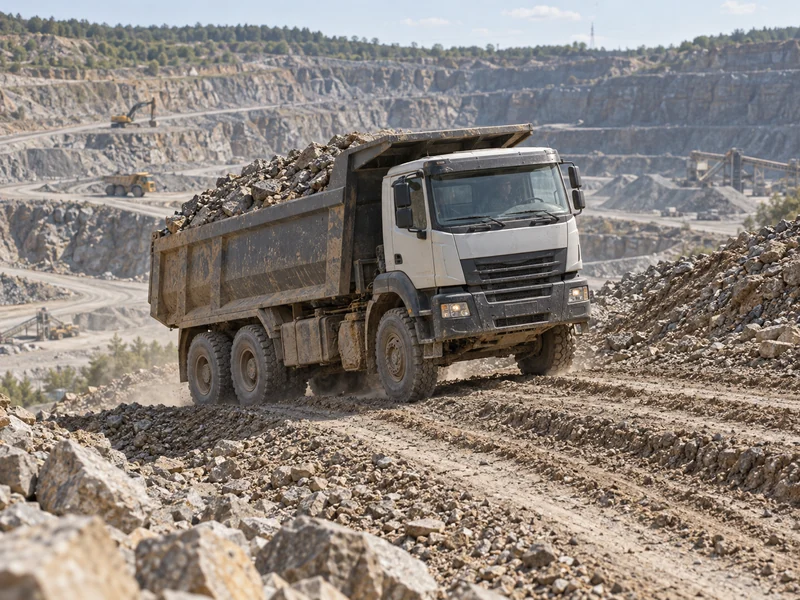

Выбирайте передаточное число моста по самому тяжёлому из регулярно повторяющихся подъёмов и по типичной скорости с грузом, а не по спецификации, которая просто впечатляюще выглядит. Грузовики, которые большую часть времени выезжают с полной загрузкой из карьеров, котлованов или со строительных площадок, выигрывают от численно более высокого передаточного числа: оно удерживает частоту вращения двигателя в зоне момента на подъёме и сохраняет способность трогаться с места на уклоне. Грузовики, работающие на более длинных и ровных рейсах между объектами, выигрывают от более низкого числа, которое снижает обороты на крейсерской скорости и экономит топливо в течение года.
Большую часть этого выбора определяют два связанных фактора: способность трогаться с места и способность брать подъём. Способность трогаться с места — это может ли грузовик с полной загрузкой тронуться с места на самом крутом подъёме, с которым он регулярно сталкивается. Способность брать подъём — это может ли он держать рабочую скорость на этом подъёме, не заставляя двигатель падать ниже зоны момента. Оба показателя улучшаются с ростом численного значения передаточного числа моста, поэтому карьерные и площадочные грузовики имеют более высокое передаточное число, чем машины для трассовой работы. Именно время, которое грузовик реально проводит на тяжёлых подъёмах, а не заявленная максимальная скорость, должно определять задаваемое передаточное число.
Нагрузка и число осей влияют на то же решение. Большая полная масса или более крутой подъём подталкивают выбор вверх, а преимущественно трассовый профиль — вниз; более тяжёлые многоосные исполнения, например самосвалы 8×4, опираются на передаточное число моста, чтобы эта нагрузка двигалась на площадке. Прежде чем окончательно утвердить комплектацию, подтвердите в спецификации три вещи вместе: модель коробки передач и число её передач, передаточное число заднего моста и размер шин. Измените любую из них — и две другие поведут себя иначе, поэтому они имеют смысл только в наборе.
Как уверенно читать передаточное число HOWO
Вот вывод, с которым стоит уйти: «передаточное число» HOWO — это на самом деле диапазон передач коробки плюс фиксированное передаточное число моста. Именно передаточное число моста говорит, построен ли грузовик для тяги или для крейсерского движения. Более высокие числа моста дают момент и способность брать подъёмы ценой скорости и топлива; более низкие дают обратное; диапазон передач коробки задаёт, сколько гибкости у вас между ними. Чаще всего здесь ошибаются, принимая одно указанное «передаточное число» за всю историю, тогда как именно передаточное число моста — при той же модели, размере шин и коробке передач — реально предсказывает поведение под нагрузкой. Если вы подбираете грузовик под маршрут, сообщите поставщику подъём и скорость с грузом, с которыми работаете, и проверьте передаточное число моста, модель коробки передач и размер шин вместе как одну спецификацию, а не как три разрозненных числа.
Часто задаваемые вопросы
В чём разница между передаточным числом коробки передач и передаточным числом заднего моста у HOWO?
Передаточное число коробки передач — это набор выбираемых передаточных чисел, умножающих крутящий момент двигателя, тогда как передаточное число заднего моста — одно фиксированное понижение между карданным валом и колёсами. Оба называют «передаточным числом», но задаются они отдельно, и именно передаточное число моста напрямую определяет тяговую способность под нагрузкой и частоту вращения двигателя на крейсерской скорости.
Сколько передач у самосвала HOWO?
Многие самосвалы HOWO используют механическую коробку передач на 10 или 12 ступеней, а в некоторых исполнениях добавляется автоматизированный вариант (AMT); точное число зависит от комплектации. Например, HW19710 — документированная коробка с 10 передачами вперёд и 2 назад. Уточните модель коробки передач в спецификации изделия, потому что комплектации различаются от исполнения к исполнению.
Расходует ли больше топлива более высокое передаточное число заднего моста?
Численно более высокое передаточное число моста обычно повышает расход топлива на скорости движения, потому что двигатель вращается быстрее при любой заданной скорости. То же число даёт больший крутящий момент для преодоления подъёмов и перевозки тяжёлых грузов, поэтому дополнительный расход — это плата за тяговую способность на тяжёлых маршрутах с грузом.
Лучше ли передаточное число заднего моста 5.45, чем 4.4, для перевозки грузов на крутых подъёмах?
Ни одно из чисел не лучше автоматически; всё зависит от условий работы. Число 5.45 благоприятствует моменту и способности трогаться с места на крутых подъёмах с грузом, а число 4.4 — крейсерской скорости и экономии топлива на более ровных маршрутах. Сравнивайте их только на одной модели, с одинаковым размером шин и полной массой, потому что число, взятое из одной комплектации, не предскажет поведение другой. Подбирайте число под самый тяжёлый из регулярно повторяющихся подъёмов и типичную нагрузку, а не исходите из того, что одно значение побеждает безоговорочно.
Дополнительные материалы
- Выбор передаточного числа заднего моста для самосвала — Xinda Motor (производитель узлов трансмиссии, технический разбор). Подтверждает компромисс между крутящим моментом, скоростью и расходом топлива, а также логику выбора передаточного числа заднего моста, изложенную выше; в приведённом примере используются данные не для HOWO, поэтому воспринимайте цифры как иллюстрацию метода, а не как характеристики HOWO.
- Полное руководство по выбору правильного передаточного числа заднего моста для вашего седельного тягача — Bobtail (отраслевой блог). Подтверждает компромисс между экономичностью и крутящим моментом и подход к выбору передаточного числа исходя из условий эксплуатации; материал ориентирован на магистральные седельные тягачи, поэтому указанные в нём диапазоны ниже, чем требуется для работы гружёного самосвала.
