Габаритные размеры самосвала HOWO — не единая величина: они меняются в зависимости от колёсной формулы, и каждая формула имеет свою габаритную длину, ширину, высоту, колёсную базу и размер грузового кузова. Покупатели обычно ищут одну «цифру размера», но ширина, допустимая для движения по дорогам общего пользования, просвет под воротами стройплощадки и внутренний объём грузового кузова — это три разных показателя, которые редко совпадают. В этом руководстве габаритные размеры самосвала HOWO рассматриваются по колёсным формулам — 4×2, 6×4, 8×4 и внедорожным версиям, — чтобы вы могли подобрать грузовик под дороги, по которым он будет ходить, и под перевозимый материал. Приведённые ниже цифры — типичные опубликованные диапазоны; перед покупкой уточните точные параметры конкретной модели по её габаритному чертежу.

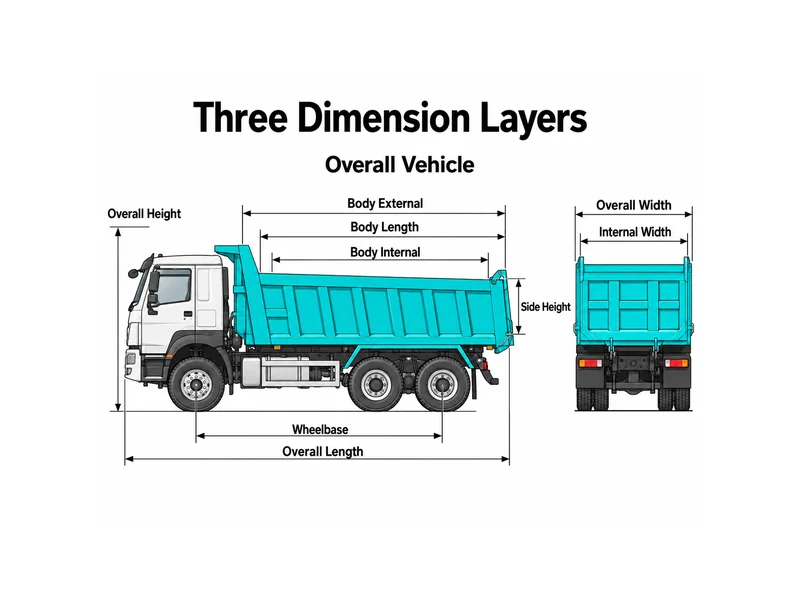

Как читать три уровня габаритных размеров самосвала HOWO
Три уровня размеров отвечают на три разных вопроса, и их смешение — самая распространённая ошибка в спецификациях в этой категории. Габаритные размеры (длина × ширина × высота всего автомобиля) определяют, проходит ли самосвал по дороге и помещается ли на площадке. Наружные размеры грузового кузова определяют силуэт машины с установленным кузовом и её высоту при подъёме. Внутренние размеры грузового кузова определяют, сколько материала действительно помещается. Указанный «кузов 5.6 m» — это внутренняя или наружная длина кузова, а не габаритная длина автомобиля, а указанная ширина 2.5 m обычно относится ко всему автомобилю, а не к внутренней ширине кузова.

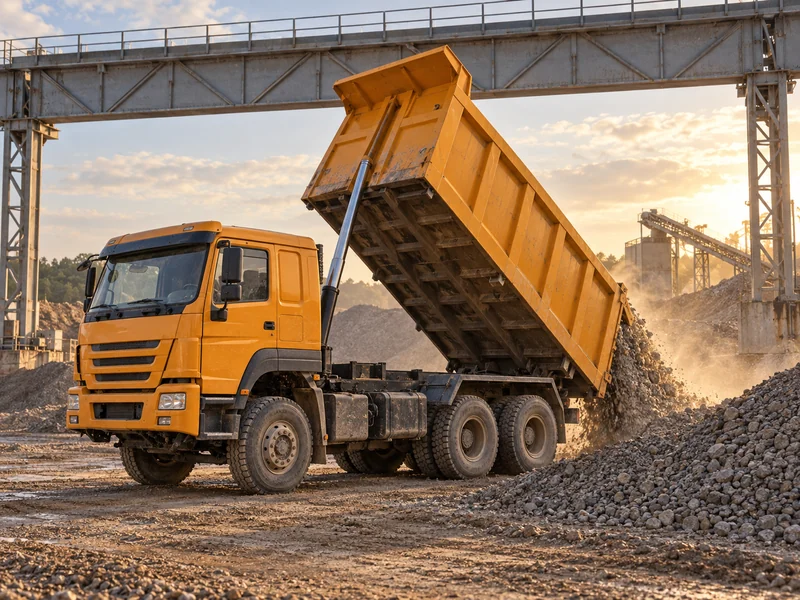

Габаритная высота также зависит от того, опущен кузов или поднят. Кузова самосвалов HOWO поднимаются до угла подъёма кузова примерно 45 градусов, поэтому в положении полного подъёма кузова тот же грузовик стоит значительно выше, чем на стоянке. Именно высота при поднятом кузове, а не транспортная высота, должна обеспечивать проход под навесами, конвейерами, порталами и воздушными линиями в месте разгрузки. Значение при полном подъёме кузова зависит от модели: оно меняется с длиной кузова, точкой шарнира, геометрией гидравлики, высотой шасси и состоянием загрузки. Берите его из диаграммы подъёма кузова или габаритного чертежа модели и проверяйте там, где грузовик действительно разгружается.

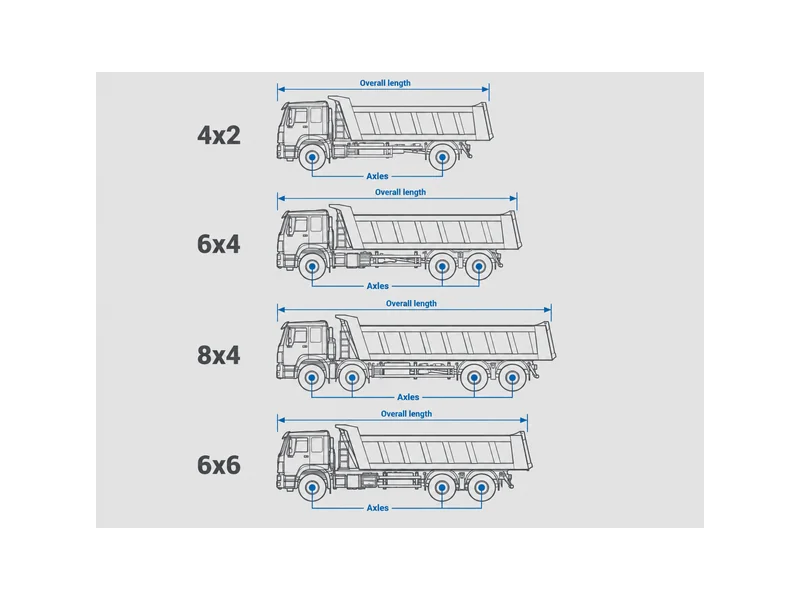

Габаритные размеры по колёсным формулам
Габаритные размеры зависят от числа осей, поэтому быстрее всего сузить выбор — сначала определить колёсную формулу. Более лёгкие версии 4×2 самые короткие и предназначены для работы на дорогах общего пользования в стеснённых условиях, а 6×4 — основная перевозочная формула. Формула 8×4 добавляет длину и удлиняет колёсную базу ради объёма, а внедорожная 6×6 жертвует частью дорожных качеств ради дорожного просвета. В таблице приведены типичные публикуемые диапазоны для корректного сравнения и пример конкретной модели производителя там, где точная цифра полезна. Считайте диапазоны отправной точкой и изучайте точный чертёж выбранной модели.
| Формула | Габаритные Д × Ш × В (типичные) | Колёсная база (типичная) | Обычная длина кузова | Объём кузова (типичный) | Диапазон полезной нагрузки |
|---|---|---|---|---|---|
| 4×2 (лёгкая) | наименьшая габаритная длина; один ведущий мост; ширина около 2.5 m (уточните длину и высоту для каждой модели) | короче, один ведущий мост | меньше (уточните для каждой модели) | меньше | нижний диапазон (уточните для каждой модели) |
| 6×4 (стандартная) | длина около 7.5-8.5 m, ширина около 2.5 m, высота около 3.0-3.5 m (без нагрузки) | ~3.8-4.2 m | ~5.6-6.2 m | ~12-20 m3 | ~20-30 t |
| 8×4 (большой объём) | длиннее и выше, чем 6×4; в одной модели OEM указаны размеры 9,800 × 2,550 × 3,450 mm (пример для одной модели) | ~5.2-5.8 m (одна модель: 3,200 + 1,350 mm) | ~6.8-7.6 m | ~20 м³ и более (одна модель: 22 м³) | ~30-40 t |
| 6×6 (внедорожная) | более короткий кузов, больший дорожный просвет | усиленная конструкция | короче | меньше | ограничено рельефом |
4×2 и более лёгкие версии
Стеснённые площадки, а не тоннаж, — вот где 4×2 оправдывает себя. Благодаря меньшей габаритной длине, более короткому шасси и одному ведущему мосту его проще разместить на городских участках и в дворах, но это достигается ценой объёма кузова и полезной нагрузки. Когда решающим ограничением становится возможность маневрирования, компактные габариты самосвала HOWO 4X2 или лёгкого самосвала HOWO грузоподъёмностью 10 тонн обычно и есть причина выбрать его. Уточните номинальную полезную нагрузку для конкретной модели и проверьте радиус поворота относительно самых узких ворот, а не только длину.
6×4 — стандартная перевозочная формула
Автопарки выбирают 6×4 как компромисс между объёмом и доступностью, поэтому её параметры служат точкой отсчёта для всей категории. Габаритная длина обычно составляет от 7.5 до 8.5 m, ширина — около 2.5 m. Высота без нагрузки — примерно от 3.0 до 3.5 m при колёсной базе примерно от 3.8 до 4.2 m. Широко цитируемый грузовой кузов 6×4 имеет размеры около 5,600 × 2,300 × 1,500 mm, при этом толщина днища и боковых листов часто составляет около 8 mm и 6 mm. Если ваш материал плотный, а дороги обычные, габаритные размеры самосвала HOWO 6X4 — это база для сравнения всего остального.
8×4 и внедорожные версии
Нагрузка и число осей определяют выбор 8×4: второй управляемый мост позволяет нести более длинный и объёмный кузов, поэтому эту формулу и следует рассматривать, когда спецификацию задаёт объём. Для справки по одной модели: в опубликованных Sinotruk данных для 8×4 указаны габаритные размеры около 9,800 × 2,550 × 3,450 mm, кузов объёмом 22 м³ и колёсная база 3,200 + 1,350 mm — это данные одной модели, а не всей линейки. В рамках этой формулы распространены кузова объёмом примерно от 6.8 до 7.6 m, а полезная нагрузка выходит в диапазон от 30 до 40 t там, где это допускают местные нормы осевых нагрузок. Для тяжёлого бездорожья тяжёлый самосвал HOWO 8X4 или самосвал HOWO 6X6 с большим дорожным просветом жертвует длиной кузова ради дорожного просвета и угла въезда, поэтому эти два параметра нужно читать вместе с размерами кузова.

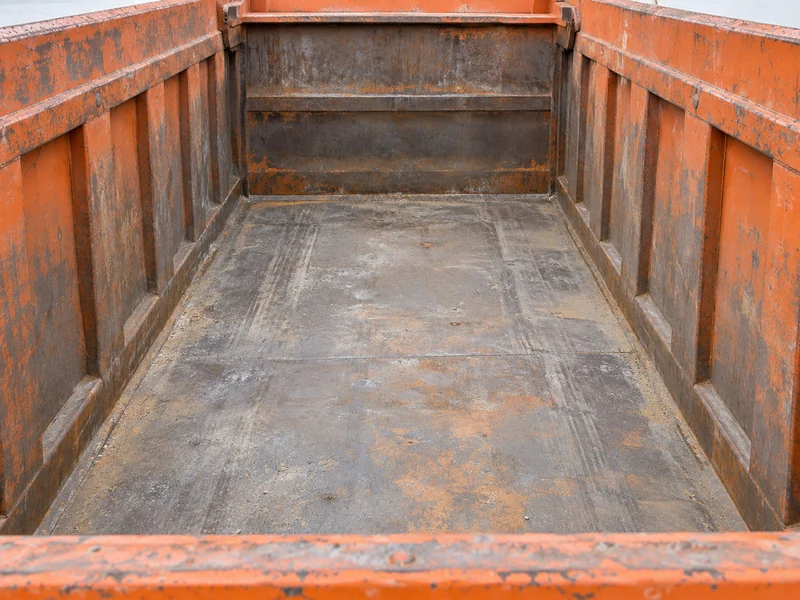

Размеры грузового кузова и объём загрузки
Именно объём кузова в кубических метрах, а не габаритная длина, показывает, сколько сыпучего материала перевозит один рейс. Кузова самосвалов HOWO обычно предлагаются объёмом около 12, 16 и 20 м³; в одной модели 8×4 указан объём 22 м³, а наращённые борта или тяжёлые внедорожные кузова могут превышать 30 м³. Внутренняя ширина обычно близка к 2.3 m, а высота борта часто находится в диапазоне от 1.5 до 1.8 m. Поэтому два самосвала с одинаковыми габаритами могут резко различаться по вместимости, как только меняется высота бортов.
Объём «вровень с бортами» и объём «с шапкой» — разные показатели, и заявленная вместимость часто означает объём «с шапкой». Объём «вровень с бортами» — это уровень материала по верхним бортам; объём «с шапкой» предполагает насыпь под естественным углом откоса материала. Для плотного, сыпучего материала предел по массе будет достигнут раньше, чем уровень материала дойдёт до верхних бортов, поэтому показатель «с шапкой» завышает то, что вы можете законно перевезти. Прежде чем рассчитывать по этой цифре потребность в автопарке, уточните, относится ли указанный объём в м³ к варианту «вровень с бортами» или «с шапкой».
Как перевести объём кузова в полезную нагрузку
Полезную нагрузку определяют плотность материала и законодательное ограничение по массе, поэтому одни кубические метры никогда не дают тоннаж. Кузов объёмом 20 м³ вмещает очень разные массы песка, влажного щебня, дроблёной породы или плодородного грунта, потому что у каждого своя насыпная плотность. При лёгком материале кузов заполняется раньше, чем загружаются оси; при тяжёлом материале оси загружаются раньше, чем заполняется кузов. Публикуемые диапазоны полезной нагрузки примерно от 20 до 30 t для 6×4 и от 30 t до 40 t для 8×4 предполагают ограничения по полной массе и осевым нагрузкам, действующие на рынке эксплуатации, а не неограниченную загрузку.
Перегруз правильно подобранного кузова — реальный риск, когда покупатели подбирают по объёму, а грузят по массе. Если материал плотный, практичное решение — возить кузов загруженным не полностью и оставаться в пределах полной массы, а также уточнить нормы осевых нагрузок, действующие там, где работает грузовик. Переменная здесь — плотность, следствие — правовая и конструктивная нагрузка, а проверочное действие — простой расчёт. Целевой тоннаж, делённый на насыпную плотность материала, даёт фактически необходимый рабочий объём, который часто меньше каталожного объёма кузова.
Как согласовать габариты с дорогами и стройплощадками
Габаритная ширина и высота, а не объём кузова, определяют, допустим ли самосвал для движения по дорогам общего пользования и может ли он добраться до места работ. Габаритная ширина самосвалов HOWO обычно близка к 2.5 m, что укладывается в распространённые ограничения по ширине на дорогах общего пользования во многих странах. Габаритная высота, высота подъёма кузова, радиус поворота и дорожный просвет — это параметры, из-за которых объект становится недоступным, если их игнорировать. Дорожный просвет обычно составляет около 300–400 mm, а радиус поворота у стандартных версий — около 8–9 m. Оба показателя меняются в зависимости от колёсной формулы и шин, поэтому их следует уточнять, а не считать постоянными величинами.
Сопоставьте ограничение с цифрой, прежде чем сравнивать вместимость. Если ворота и проезды узкие, габаритная длина и радиус поворота исключают более длинные версии 8×4 независимо от их преимущества по объёму. Если точка разгрузки находится под сооружениями, грузовик определяет высота подъёма кузова, а не транспортная высота. Если маршрут проходит по разбитому грунту, дорожный просвет и угол въезда важнее лишнего кубического метра. Сверяйте каждый определяющий габарит с фактическим маршрутом и точкой разгрузки, потому что грузовик, проходящий по спецификации, всё равно может не пройти последние сто метров до объекта. В этой статье рассматриваются физические габариты; цены, экологический класс и сертификация не рассматриваются — для них на каждом рынке действуют свои правила.
Заключение
Подбирайте самосвал HOWO, последовательно фиксируя ограничения, а не гонясь за самым большим кузовом. Начните с жёстких пределов, которые задают маршрут и площадка, — ширина, допустимая для движения по дорогам общего пользования, транспортная высота и высота при поднятом кузове, радиус поворота и дорожный просвет, — потому что они исключают целые колёсные формулы ещё до того, как в решение войдёт объём. Затем выберите формулу — 4×2, 6×4, 8×4 или 6×6, — которая проходит по этим пределам, и только после этого сравнивайте объём грузового кузова и внутренние размеры с тоннажем, который фактически даёт ваш самый плотный материал. Чаще всего упускают соотношение внутреннего размера кузова с погрузчиком или поддоном, который его загружает, и высоту подъёма кузова в точке разгрузки. Сверьте оба показателя с габаритным чертежом модели перед заказом — и поставленный грузовик будет соответствовать работе, а не только брошюре.
Часто задаваемые вопросы
Каковы габаритные размеры самосвала HOWO?
Габаритные размеры зависят от колёсной формулы. Основная 6×4 — точка отсчёта для категории, более лёгкие версии 4×2 короче, а версии 8×4 самые длинные и самые объёмные. Поскольку кузова и колёсные базы различаются внутри каждой формулы, используйте приведённую выше таблицу сравнения для типичных диапазонов и читайте точный габаритный чертёж конкретной выбранной модели.
Сколько кубических метров составляет кузов самосвала HOWO?
Обычные кузова самосвалов HOWO предлагаются объёмом около 12, 16 и 20 м³; в одной модели 8×4 указан объём 22 м³, а увеличенные по высоте внедорожные кузова превышают 30 м³. Уточните, относится ли указанная цифра к объёму «вровень с бортами» или «с шапкой», потому что объём «с шапкой» предполагает насыпь и завышает то, что плотный материал может законно перевезти.
Какова ширина самосвала HOWO?
Габаритная ширина обычно составляет около 2.5 m, что позволяет большинству самосвалов HOWO укладываться в распространённые ограничения по ширине на дорогах общего пользования, тогда как внутренняя ширина кузова обычно ближе к 2.3 m. Это два разных показателя: значение 2.5 m определяет допустимость движения по дорогам общего пользования, а меньшая внутренняя ширина — то, как в кузове размещаются материал и погрузочное оборудование.
В чём разница между внутренними размерами кузова самосвала и габаритными размерами грузовика?
Габаритные размеры описывают автомобиль целиком и определяют его проходимость по дорогам и на площадке, а внутренние размеры кузова описывают погрузочное пространство и определяют вместимость. Значение 5,600 mm обычно относится к длине кузова, а не к габаритной длине грузовика, а внутренняя ширина меньше габаритной. Проходимость по дорогам оценивайте по габаритным размерам, а вместимость — по внутренним размерам и объёму кузова.
Больше ли HOWO 8×4 по размерам, чем 6×4?
Да. 8×4 длиннее и имеет больший объём, чем 6×4: у него длиннее колёсная база, а грузовые кузова обычно составляют от 6.8 до 7.6 m. Он перевозит больше материала, но требует больше места для маневрирования, поэтому на стеснённых площадках часто выигрывает 6×4, хотя по объёму преимущество за 8×4.
