Материал кузова самосвала HOWO — это не одно понятие, а выбор между конструкционной сталью и износостойкой сталью (AR), который делают исходя из того, что перевозит самосвал. Кузов, перевозящий просеянный песок, изнашивается иначе, чем кузов, загружаемый взорванной породой, и марка листа, его толщина и место в кузове определяются этим различием. В линейке самосвалов HOWO основная часть этого решения приходится именно на грузовой кузов, поскольку рама шасси и кузов воспринимают разные нагрузки. В этом руководстве рассмотрены семейства материалов, применяемых в кузовах самосвалов, классы стали и диапазоны твёрдости, различия между листом пола и боковыми листами, а также то, что нужно подтвердить перед заказом сборки.
Что на самом деле включает в себя материал кузова самосвала HOWO

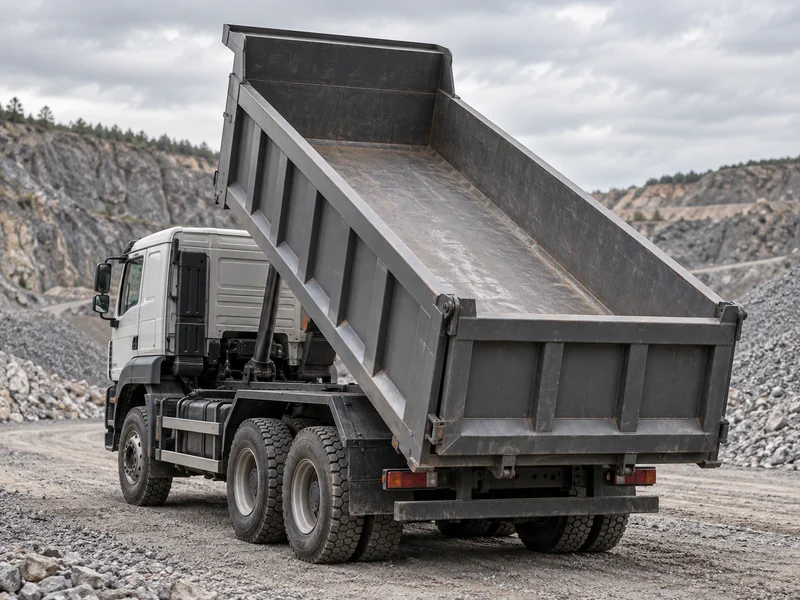

«Материал кузова» — это листы, из которых состоит грузовой кузов: пол, боковые борта и задний борт. Он выбирается из короткого списка семейств материалов, у каждого из которых есть чёткий компромисс. Углеродистая и низколегированная конструкционная сталь — давний стандарт, ценимый прежде всего за стоимость и простоту изготовления, хотя для защиты от коррозии она требует покрытий и очистки. Износостойкая сталь стоит выше: в обмен на цену и обрабатываемость она даёт ресурс износостойкости при скольжении и ударных нагрузках. Нержавеющая сталь и алюминий применяются там, где коррозионная стойкость или снижение массы важнее чистой износостойкости, поэтому они чаще встречаются на машинах для зимнего содержания дорог и работы с дорожной солью, чем на карьерных самосвалах.
Рама и кузов — это не одно и то же решение по материалу, и их смешение — распространённая ошибка. Лонжероны рамы рассчитаны на изгиб и усталость металла под нагрузкой всего автомобиля, а грузовой кузов должен выдерживать сам груз: ударную нагрузку при падении материала и абразивный износ при его скольжении. Более тяжёлый или более твёрдый кузов не делает самосвал прочнее во всех отношениях; он меняет характер износа кузова и то, какую полезную нагрузку самосвал ещё может перевозить по закону.
Геометрия кузова относится к тому же вопросу, что и материал. Кузова самосвалов HOWO обычно бывают полукруглыми (U-образными) и с прямыми бортами, и форма влияет на то, как скользит груз и где концентрируется износ. Полукруглый пол распределяет абразивный износ скольжением и центрирует груз, а кузов с прямыми бортами даёт максимальный объём для более лёгкого и объёмного материала, поэтому правильная марка листа отчасти зависит от формы, в которую его формуют.
Подбор материала кузова под перевозимый груз

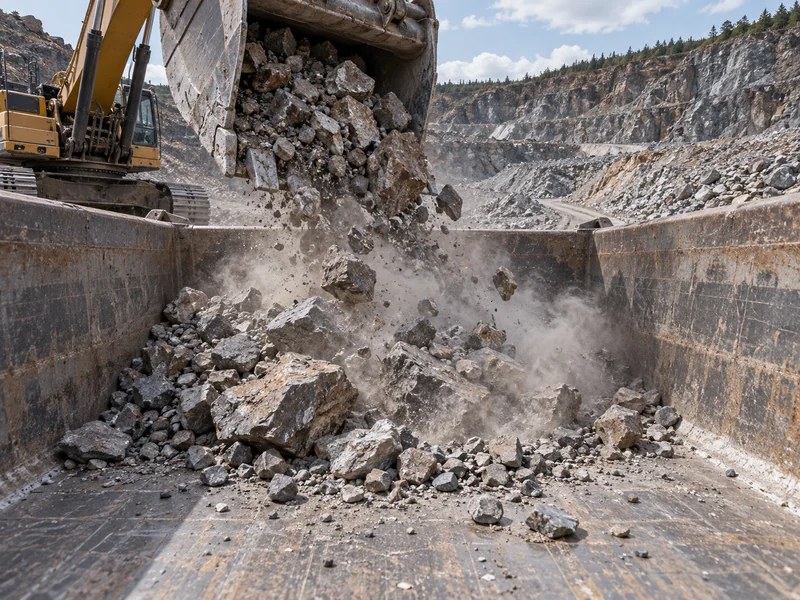

Начните выбор материала с определения преобладающего вида износа вашего груза, потому что ударная нагрузка и абразивный износ требуют разных сталей. Грузы из крупных, острых или плотных кусков — взорванная порода, битый бетон, строительный мусор — нагружают кузов ударами и вмятинами и требуют более вязкого класса, стойкого к трещинам. Более мелкие, но постоянные грузы — песок, гравий, рудная мелочь, переработанный заполнитель — истирают пол абразивным износом скольжением и требуют более твёрдого, более износостойкого класса, даже если с ним сложнее работать.
Смешанные и непредсказуемые грузы требуют вязкости, а не максимальной твёрдости, и именно здесь рушится допущение «чем твёрже, тем лучше». Более высокая твёрдость даёт износостойкость, но снижает деформируемость и ударную вязкость, поэтому очень твёрдый пол при ударе о валун может выкрошиться или треснуть там, где более вязкий лист лишь получит вмятину. Смысл не в том, чтобы купить самую твёрдую доступную сталь, а в том, чтобы подобрать класс по тому, что ваш материал в основном делает с кузовом — изнашивает его или бьёт по нему.
Коррозионно-активные и липкие материалы снова меняют расчёт. Соль, влажный заполнитель и некоторые промышленные побочные продукты разрушают обычную углеродистую сталь, и операторы, перевозящие их, часто переходят на более коррозионностойкий кузов или принимают строгий режим нанесения покрытий и очистки. Это решение в такой же мере эксплуатационное, как и металлургическое: более дешёвый лист может выиграть по цене покупки и проиграть по перефутеровке и простоям за срок службы кузова.
| Преобладающий вид износа | Типичный груз | Направление выбора материала |
|---|---|---|
| Сильная ударная нагрузка | Взорванная порода, битый бетон, строительный мусор | Более вязкий класс AR; приоритет ударной вязкости, а не максимальной твёрдости |
| Абразивный износ скольжением | Песок, гравий, рудная мелочь, переработанный заполнитель | Более твёрдый класс AR ради ресурса износостойкости; принять сниженную деформируемость |
| Коррозия / липкость | Соль, влажный заполнитель, коррозионные побочные продукты | Коррозионностойкий кузов или строгое соблюдение покрытия и очистки |
| Лёгкий, объёмный, с низким абразивным износом | Мульча, лёгкий демонтаж, обычная засыпка | Углеродистая/конструкционная сталь с упором на стоимость, больший объём |
Классы стали и твёрдость, встречающиеся в кузовах самосвалов
Сталь для кузовов самосвалов обычно классифицируют одним из двух способов: по классу износостойкости или по числу твёрдости. Любой из этих показателей напрямую соответствует выбору между ударной нагрузкой и абразивным износом, описанному выше. AR400, AR450 и AR500 — распространённые обозначения, в которых число отражает номинальную твёрдость по Бринеллю. Износостойкий лист AR400 обычно имеет твёрдость около 360–440 HBW при высокой ударной вязкости, поэтому его часто выбирают для кузовов самосвалов, которые получают удары при загрузке. AR500 твёрже — примерно 477–550 HBW — с лучшей износостойкостью, но большей хрупкостью и большей склонностью требовать предварительного подогрева перед сваркой. С ростом твёрдости ресурс износостойкости растёт, а деформируемость и свариваемость падают — этот единый компромисс объясняет большинство решений по классу.
Конструкционная сталь по-прежнему выполняет в кузове реальную работу, обычно под поверхностью износа. Во многих кузовах износостойкий пол или футеровка сочетаются с подконструкцией из низколегированной конструкционной стали для каркаса, поперечин и иногда верхних бортов, где ударная нагрузка и абразивный износ ниже. Если указан конкретный класс конструкционной стали, сверьте его со спецификацией сборки: подконструкция и поверхность износа выбираются для разных задач, поэтому один класс редко идёт через весь кузов.
Где применяется каждый класс: пол, борта и толщина

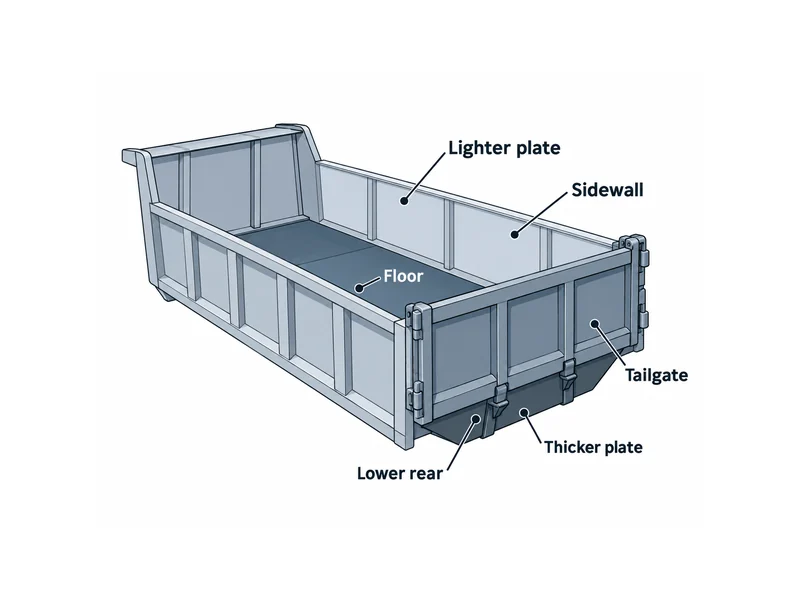

Пол, боковые борта и задний борт редко требуют одной и той же стали. Рассматривать кузов как единый лист — значит либо тратить деньги, либо терять ресурс износостойкости. Пол и нижняя часть заднего борта принимают на себя худшее из ударной нагрузки и абразивного износа скольжением, поэтому для них оправдан самый прочный и часто самый толстый лист; верхние боковые борта испытывают гораздо меньше, и для них можно взять более лёгкий или менее твёрдый класс. Разумная спецификация предполагает вопрос, идёт ли один и тот же класс на боковые борта и задний борт и какую толщину листа производитель указывает для каждой зоны. Кузов, рекламируемый только по листу пола, может скрывать тонкие борта.
Толщина листа — это точка, где выбор материала встречается с полезной нагрузкой, ведь каждый миллиметр стали — это вес, который автомобиль везёт вместо груза. Более толстый лист пола лучше сопротивляется ударам и служит дольше, но увеличивает собственную массу кузова и сокращает допустимую полезную нагрузку. Более твёрдый класс иногда обеспечивает такой же ресурс износостойкости при меньшей толщине и массе листа — в этом и состоит часть аргумента в пользу стали AR по сравнению с обычной углеродистой сталью. Публикуемые данные различаются по модели и комплектации: например, для одной тяжёлой версии 8×4 указан пол толщиной 10 mm и борта толщиной 8 mm при объёме около 28.5 m³ — воспринимайте это как одну комплектацию, а не как стандарт для всего модельного ряда HOWO. Уточнение габаритов самосвала HOWO для планируемой осевой схемы поможет увязать спецификацию листа с нужным объёмом и размерами кузова.

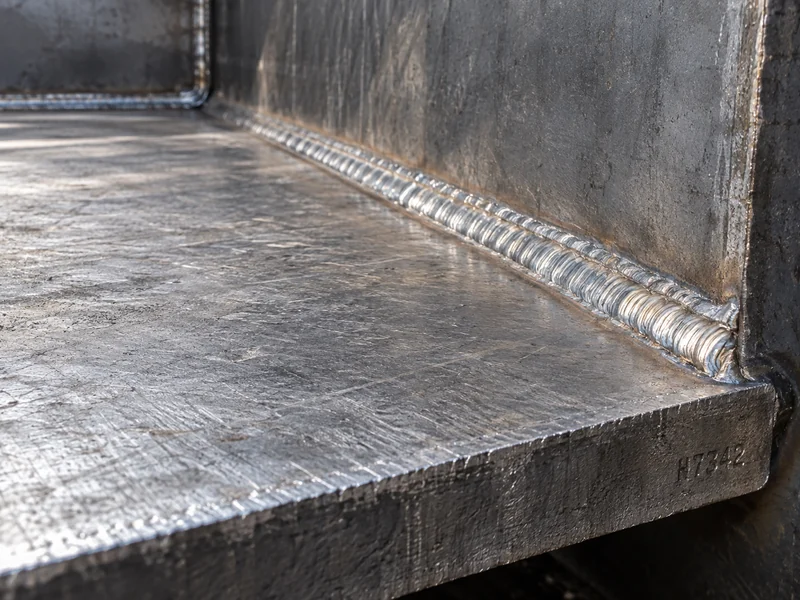

Свариваемость и стоимость ремонта должны входить в решение о толщине листа, а не оставаться на потом. Более мягкие классы AR, такие как AR400, совместимы с обычной сваркой низководородными электродами и, как правило, требуют предварительного подогрева только при толщине свыше примерно 0.75 дюйма. Более твёрдые классы требуют более тщательного соблюдения технологии и предварительного подогрева, что удорожает каждую последующую заплату и перефутеровку. Кузов, который можно отремонтировать в собственной мастерской, имеет иную стоимость за срок службы, чем кузов, который приходится отдавать на специализированную сварку, и эта разница напрямую влияет на то, что формирует цену готового автомобиля.
Как проверить кузов самосвала HOWO перед заказом
Сверьте спецификацию кузова со своим грузом до заказа; одного броского заявления о материале недостаточно. Класс, толщина, геометрия, конструкция сварных швов и ожидаемая ударная нагрузка работают как единая система, поэтому одно впечатляющее число само по себе мало что говорит. Приведённые ниже проверки превращают расплывчатое «износостойкий кузов» в то, что можно сравнить между сборками.
- Запросите марку листа и твёрдость по зонам кузова — пол, борта, задний борт, — а не одну цифру на весь кузов.
- Уточните толщину листа пола и боковых листов в миллиметрах для вашей точной модели и комплектации, поскольку они различаются между сборками.
- Соотнесите класс с преобладающим видом износа: вязкость для грузов с сильными ударами, твёрдость для абразивного износа скольжением.
- Проверьте свариваемость и требования к предварительному подогреву с учётом ваших собственных возможностей ремонта, потому что более твёрдый лист дороже в перефутеровке.
- Там, где есть коррозия, уточните стратегию покрытия или материала, а не только базовую сталь.
Любое заявление о проценте улучшения или ресурсе износостойкости считайте условным и зависящим от стоящего за ним испытания. Такие данные производителя, как увеличенный ресурс износостойкости, обычно представляют собой сравнение внутри одного продуктового ряда и одного сценария износа и могут не выполняться для вашего материала или способа загрузки. Если поставщик не может назвать класс и толщину по зонам, это само по себе говорит о том, как был задан кузов.
Итоги по материалу кузова самосвала HOWO
Выбор материала кузова самосвала HOWO — это вопрос порядка, а не поиска одной «лучшей» стали. Сначала определите преобладающий вид износа вашего груза — удары от острых тяжёлых кусков или абразивный износ скольжением от более мелкого материала, — потому что именно это различие указывает на более вязкий или более твёрдый класс. Затем пусть за этим последуют зоны кузова и толщина листа: ставьте самый прочный лист на пол и нижнюю часть заднего борта, допускайте более лёгкую сталь в верхних бортах и рассматривайте толщину как решение о полезной нагрузке и стоимости ремонта, а не как повод для хвастовства. Чаще всего покупатели ошибаются, когда тянутся к максимальной твёрдости и теряют ударную вязкость или сравнивают кузова по цифре листа пола, которая скрывает тонкие борта и неуказанный класс. Сначала определите вид износа, подтвердите класс и толщину по зонам — и остальная часть выбора материала кузова станет спецификацией, которую можно проверить, а не заявлением, которому приходится верить.
Часто задаваемые вопросы
Какой класс стали выбрать для кузова самосвала HOWO, если я в основном перевожу острую породу?
Острая тяжёлая порода нагружает кузов ударами, поэтому выбор материала склоняется к более вязкому классу — классу AR, выбранному ради ударной вязкости, а не пиковой твёрдости, — потому что очень твёрдый лист может треснуть там, где более вязкий лишь получит вмятину. Кузова HOWO изготавливаются из короткого списка материалов (углеродистая или низколегированная конструкционная сталь, износостойкая сталь, иногда нержавеющая сталь или алюминий), и точный класс следует подтверждать по спецификации сборки, а не предполагать, поскольку в найденных каталогах HOWO часто указывается толщина без указания марки листа.
Что лучше для кузова самосвала: AR400 или AR500?
AR400 обычно лучше там, где кузов получает сильные удары при загрузке, потому что он вязче и снисходительнее к нагрузкам, а AR500 подходит для условий абразивного износа скольжением, где ресурс износостойкости важнее удара. AR400 обычно имеет твёрдость около 360–440 HBW при высокой ударной вязкости; AR500 твёрже — примерно 477–550 HBW, — но более хрупкий и хуже сваривается, поэтому выбирайте по тому, что ваш материал в основном делает с кузовом: бьёт по нему или истирает его.
Какой толщины лист пола самосвала HOWO?
Толщина листа пола различается по модели и комплектации, поэтому единого значения для HOWO не существует. Например, для одной тяжёлой версии 8×4 указан пол толщиной 10 mm и борта толщиной 8 mm при объёме около 28.5 m³ — воспринимайте это как одну комплектацию, а не как спецификацию для всего модельного ряда HOWO — и перед заказом следует уточнить точные значения по зонам для планируемой осевой схемы.
Достаточно ли углеродистой стали или нужна износостойкая сталь?
Углеродистой или конструкционной стали может быть достаточно для более лёгких грузов с низким абразивным износом и для сборок с упором на стоимость, но грузы, вызывающие абразивный износ скольжением или сильные ударные нагрузки, обычно оправдывают применение стали AR ради большего ресурса износостойкости. Компромисс — это начальная цена и технологичность обработки против частоты перефутеровки и простоев за срок службы кузова, поэтому решение в не меньшей степени касается затрат на обслуживание, чем металловедения.
Будет ли кузов из более твёрдой стали сложнее сваривать и ремонтировать?
Да. С ростом твёрдости свариваемость и деформируемость обычно снижаются, а более твёрдый лист чаще требует предварительного подогрева и тщательного соблюдения технологии. Более мягкие классы AR, такие как AR400, свариваются обычными низководородными электродами и обычно требуют предварительного подогрева лишь при толщине свыше примерно 0,75 дюйма, поэтому кузов, который можно ремонтировать собственными силами, обходится дешевле за весь срок службы, чем кузов, для каждой заплатки на котором нужна сварка силами специалистов.
Дополнительные материалы
- Кузова самосвалов из износостойкого листа, футеровки и задние борта — справочник производителя стали (T2/T3). Подтверждает диапазоны твёрдости классов AR и зонирование пола, бортов и футеровки заднего борта, рассмотренное выше.
- Износостойкий лист AR400: свойства, применение и свариваемость — справочные данные поставщика стали (T2/T3). Подтверждают диапазон твёрдости AR400, высокую ударную вязкость, а также положения о сварке низководородными электродами и предварительном подогреве.
