Автомобильные краны HOWO обычно поднимают от примерно 2 тонн до 20 тонн и более; на строительных площадках чаще всего встречаются модели грузоподъёмностью 8, 10, 12 и 16 тонн. Эта заявленная грузоподъёмность — номинальный максимум, измеренный при коротком, заданном рабочем вылете и определённой конфигурации стрелы, а не фиксированный вес, который кран может поднять в любой точке своего рабочего диапазона. На объекте важен тот вес, который кран может поднять при вашем фактическом вылете и длине стрелы после вычета веса крюковой подвески и строповки. Этот показатель почти всегда ниже указанного в названии модели.
В следующих разделах объясняется, как определяется номинальная грузоподъёмность автокранов HOWO, какие параметры увеличивают или уменьшают её и как читать грузовысотную характеристику, связывающую их. В этом руководстве не рассматриваются стационарные башенные краны и полноприводные мобильные краны, для которых номинальная грузоподъёмность определяется иначе.

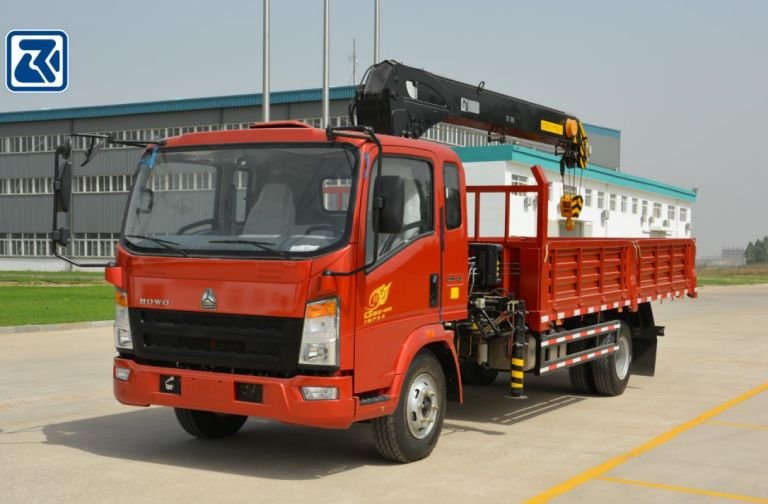

Автокраны HOWO и что означает «номинальная грузоподъёмность»
Номинальная грузоподъёмность — это заявленная производителем максимальная нагрузка, которую автокран может поднять при определённом наборе условий, а не единый фиксированный вес. Каждый автокран HOWO сочетает шасси автомобиля со стрелой, установленной на поворотной платформе, и при определении номинальной грузоподъёмности всегда учитываются заданный рабочий вылет, длина стрелы, угол наклона стрелы и конфигурация выносных опор. Измените любой из этих параметров — и безопасная нагрузка изменится вместе с ним.
За каждым значением грузоподъёмности стоят два ограничения. Одно — устойчивость, то есть момент, когда нагрузка начала бы опрокидывать кран; другое — прочность конструкции, то есть момент, когда стрела или другие элементы оказались бы перегружены. Публикуемая грузоподъёмность для любого положения — меньшее из этих двух значений. Кран с грузом вблизи основания обычно ограничен прочностью конструкции, а тот же кран при большом вылете ограничен опрокидыванием.
У автокранов также есть два распространённых типа стрел, влияющих на характер изменения грузоподъёмности. Прямые (телескопические) стрелы выдвигаются для набора высоты и вылета, и их проще оценивать по всему диапазону; шарнирно-сочленённые стрелы складываются для работы в стеснённых условиях, жертвуя частью вылета ради манёвренности. Ни один из типов не меняет главного правила: номинальная грузоподъёмность — это опорная точка, а рабочее значение зависит от того, как кран настроен для конкретного подъёма.
Факторы, изменяющие грузоподъёмность автокрана HOWO
Рабочий вылет — главная причина, по которой кран не может поднимать свою номинальную грузоподъёмность везде. Вылет — это горизонтальное расстояние от оси вращения крана до крюка, и грузоподъёмность резко падает с ростом этого расстояния, поскольку увеличивается опрокидывающее действие груза на машину. Кран может развивать полную грузоподъёмность только в нескольких метрах от основания, а на краю своего вылета — лишь часть этой величины. Именно из-за этой обратной зависимости рабочий вылет автомобильных кранов HOWO планируется вместе с грузоподъёмностью, а не рассматривается как второстепенный параметр.
Длина стрелы и угол наклона стрелы совместно определяют этот вылет. Выдвижение стрелы удлиняет путь передачи нагрузки и снижает грузоподъёмность, а увеличение угла наклона стрелы приближает груз к машине и восстанавливает грузоподъёмность. Короткая стрела с большим углом наклона — это конфигурация, позволяющая крану приблизиться к номинальному максимуму; длинная стрела с малым углом наклона — это режим, в котором грузоподъёмность падает быстрее всего.

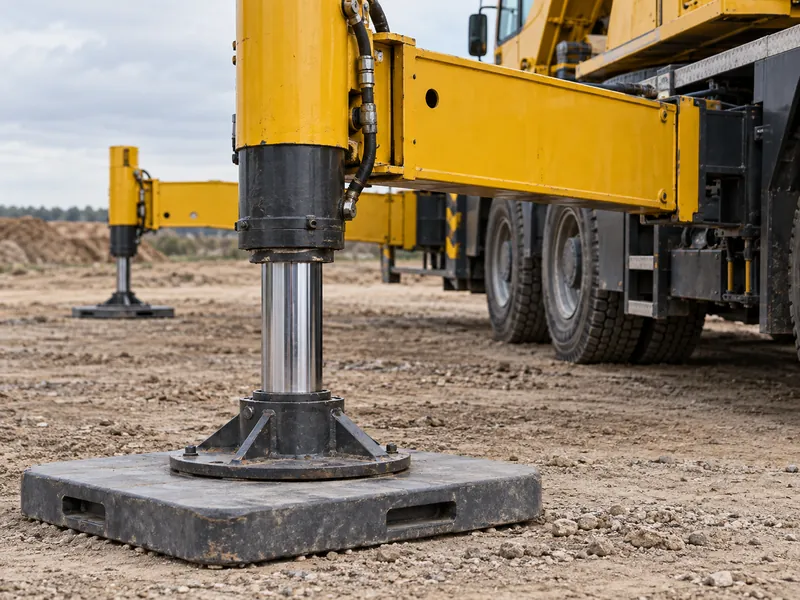

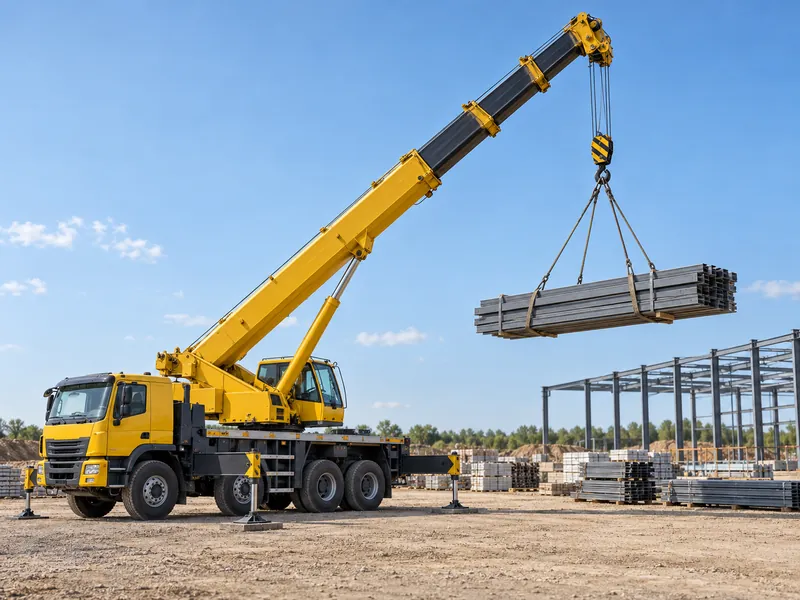

Выдвижение выносных опор и установка противовеса задают базовый уровень устойчивости ещё до начала подъёма. Полностью выдвинутые выносные опоры увеличивают опорный контур и открывают доступ к верхней части грузовысотной характеристики, тогда как частичное выдвижение или выдвижение с одной стороны может существенно снизить доступную грузоподъёмность. Противовес уравновешивает опрокидывающий момент груза, поэтому используемая характеристика должна соответствовать фактически установленному противовесу.
Состояние грунта и контроль нагрузки определяют, сохраняется ли номинальное значение на практике. Мягкий, неровный или непроверенный грунт снижает эффективную грузоподъёмность, так как выносные опоры могут просесть и вывести кран из горизонтального положения, а динамические воздействия, такие как ветер, раскачивание груза и боковая нагрузка, уменьшают запас. Перед любым подъёмом необходимо проверить следующие параметры:
- Рабочий вылет и длина стрелы для планируемого подъёма
- Угол наклона стрелы и соответствующий столбец грузовысотной характеристики
- Выдвижение выносных опор и конфигурация противовеса
- Несущая способность грунта под каждым подпятником выносной опоры
- Ветер и любой риск раскачивания груза или боковой нагрузки
Как читать грузовысотную характеристику автокрана HOWO

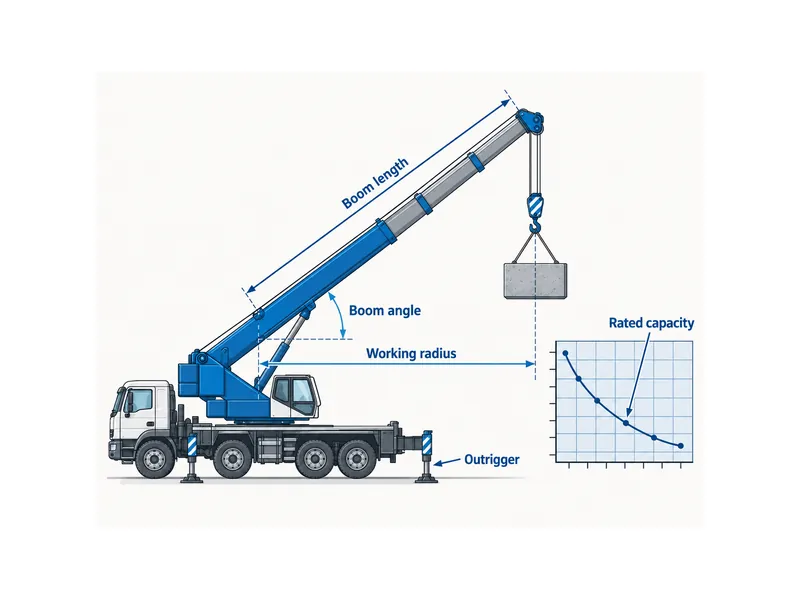

Грузовысотная характеристика — это инструмент, который переводит номинальную грузоподъёмность в вес, который кран действительно может поднять при вашем подъёме. В типичной характеристике левый столбец содержит рабочий вылет, верхняя строка — длину стрелы, а каждая ячейка на их пересечении даёт брутто-грузоподъёмность для этой комбинации, часто с указанием угла наклона стрелы в скобках. Чтобы найти реальный предел, нужно найти в таблице значения для планируемого вылета и длины стрелы; одно название модели этого не покажет.
Брутто-грузоподъёмность никогда не является значением, по которому выполняют строповку, поскольку из неё нужно вычесть вес навесного оборудования. Соотношение простое: брутто-грузоподъёмность минус вес крюковой подвески, стропов, траверс и другой строповки равна нетто-нагрузке, которую можно безопасно поднять. Пропуск этого вычета — одна из самых распространённых причин, по которым оператор превышает грузоподъёмность, полагая, что характеристика допускает иное.
Информация о номинальной грузоподъёмности — это также требование соответствия нормам, а не просто полезная практика. Согласно OSHA 29 CFR 1926.1417, кран нельзя эксплуатировать сверх его номинальной грузоподъёмности, а грузовысотная характеристика, инструкции по эксплуатации и руководство должны быть всегда доступны оператору в кабине. Сами данные о номинальной грузоподъёмности, согласно 29 CFR 1926.1433, должны охватывать утверждённые производителем вылеты, углы наклона стрелы, длины стрелы и конфигурации. Кроме того, в них должны быть указаны отдельные значения для различных вариантов установки выносных опор и противовеса. Поэтому чтение характеристики, соответствующей вашей точной конфигурации, — это и безопасный, и обязательный способ планирования подъёма.
Грузоподъёмность разных моделей кранов HOWO
Автокраны HOWO охватывают диапазон примерно от 2 до 20 тонн и выше, и подбор модели под задачу означает сопоставление грузоподъёмности при вашем рабочем вылете, а не только заявленной грузоподъёмности. Приведённые ниже ступени грузоподъёмности отражают, для каких задач обычно подходит каждый диапазон; рассматривайте их как отправную точку для проверки по грузовысотной характеристике, поскольку один и тот же кран поднимает меньше с увеличением вылета.
| Номинальная грузоподъёмность | Типичное применение | Что проверить |
|---|---|---|
| 8 тонн | Лёгкое строительство, перемещение небольшого оборудования и материалов на стеснённых городских площадках | Укладывается ли груз в пределы вылета при коротком вылете, на который рассчитана номинальная грузоподъёмность |
| 10 тонн | Логистические площадки и малое и среднее строительство, перемещение стеновых и панельных материалов | Грузоподъёмность при среднем вылете, который чаще всего используется при таких работах |
| 12 тонн | Монтаж заводского оборудования и перемещение крупных строительных материалов в средних проектах | Длина и угол наклона стрелы, необходимые для того, чтобы подъём укладывался в характеристику |
| 16 тонн | Более тяжёлые промышленные изделия и крупные элементы конструкций, такие как кровельные фермы | Установка выносных опор и подготовка основания, так как модели с большей грузоподъёмностью требуют более широкой и прочной опоры |
Выбор между этими ступенями — это решение по грузоподъёмности и вылету, а не только по тоннажу. Если большинство ваших подъёмов выполняется на большом вылете, модель с более высокой номинальной грузоподъёмностью обеспечит комфортное значение нетто-нагрузки, тогда как короткие и тяжёлые подъёмы вблизи основания может выполнить и меньший кран. Этот компромисс и составляет суть выбора подходящей модели крана: сравнивайте грузовысотную характеристику каждой модели при том вылете, который фактически используется при ваших подъёмах, а не её заявленную грузоподъёмность.
Соблюдение номинальной грузоподъёмности на объекте
Соблюдение номинальной грузоподъёмности начинается с расчёта фактической нагрузки и сопоставления её с нужной характеристикой ещё до начала движения стрелы. Оператор должен знать вес груза и его строповки, подтвердить вылет и конфигурацию стрелы, а также проверить, что выносные опоры и противовес соответствуют используемой характеристике. Перегрузка ведёт к потере устойчивости и опрокидыванию, поэтому номинальный предел считается жёстким ограничением, а не целевым значением.
Обучение и аттестация операторов — это то, что делает такие проверки надёжными, а не предполагаемыми. Обученный оператор понимает расчёт нагрузки, сигналы стропальщика, влияние динамических факторов и порядок действий в аварийной ситуации, если подъём пошёл не так. Именно поэтому умение правильно управлять автокраном HOWO неотделимо от его заявленной грузоподъёмности. Ежедневный осмотр несущих элементов перед подъёмом входит в ту же процедуру.
Техническое обслуживание, обеспечивающее надёжность номинальной грузоподъёмности
Регулярное техническое обслуживание позволяет крану с течением времени безопасно сохранять номинальную грузоподъёмность. Канаты, крюковые подвески и гидросистема воспринимают нагрузку напрямую, поэтому их осмотр по установленному графику и замена изношенных или повреждённых деталей до отказа — основа надёжного подъёма. Автокран, номинально рассчитанный на определённую грузоподъёмность, но работающий на изношенных компонентах, уже не имеет запаса, заложенного в грузовысотной характеристике.
Согласование технического обслуживания с номинальной грузоподъёмностью — это практическая суть. Осмотр грузоподъёмных элементов через установленные интервалы, своевременная замена изношенных деталей и внимание оператора к ранним признакам износа поддерживают реальную грузоподъёмность крана в соответствии с тем, что обещает его грузовысотная характеристика.
Заключение
Автокран HOWO не обладает одной фиксированной грузоподъёмностью; он работает по кривой грузоподъёмностей, которую отображает грузовысотная характеристика. Название модели обозначает максимум в идеальных условиях — при коротком вылете и полностью выдвинутых выносных опорах. Величина, определяющая реальный подъём, — это нетто-грузоподъёмность при вашем вылете, длине стрелы и конфигурации выносных опор после вычета строповки. Чаще всего неверно понимают именно этот разрыв: автокран «12-тонный» — это не кран, который поднимает 12 тонн где угодно. Читайте характеристику, соответствующую вашей конфигурации, проверяйте грунт и строповку — и номинальная грузоподъёмность станет надёжной величиной для планирования, а не догадкой.
Часто задаваемые вопросы
Какова грузоподъёмность автокранов HOWO?
Автокраны HOWO обычно имеют грузоподъёмность от примерно 2 тонн до 20 тонн и более в зависимости от модели и конфигурации. Номинальная грузоподъёмность относится к определённому короткому вылету и конфигурации стрелы, поэтому вес, который можно поднять при большем вылете или большей длине стрелы, меньше, и его следует определять по грузовысотной характеристике.
Действительно ли 12-тонный автокран HOWO поднимает 12 тонн при любом вылете?
Нет, номинальная грузоподъёмность 12 тонн — это максимум при определённом коротком вылете и конфигурации стрелы, а не по всему рабочему диапазону. По мере увеличения вылета или выдвижения стрелы грузоподъёмность падает, поэтому безопасная нагрузка при вашем фактическом вылете определяется по грузовысотной характеристике, а не по названию модели.
В чём разница между брутто- и нетто-грузоподъёмностью автокрана?
Брутто-грузоподъёмность — это значение, указанное в грузовысотной характеристике для заданного вылета и длины стрелы, а нетто-грузоподъёмность — это то, что остаётся после вычитания крюковой подвески, стропов и другой строповки. Строповку подбирают по нетто-значению, потому что именно оно отражает фактическую нагрузку, которую кран может безопасно поднять в данной конфигурации.
Как выбрать подходящую грузоподъёмность автокрана HOWO для конкретной задачи?
Соотносите грузоподъёмность с весом груза при вашем рабочем вылете, а не только с самым тяжёлым подъёмом. Подтвердите требуемые вылет и досягаемость для ваших подъёмов, прибавьте вес строповки и выберите модель, грузовысотная характеристика которой всё ещё показывает запас в этой точке, а не просто название, превышающее нагрузку.
Дополнительные материалы
- OSHA 29 CFR 1926.1417 — Эксплуатация — федеральное регулирование США. Устанавливает, что краны не должны эксплуатироваться с превышением номинальной грузоподъёмности и что грузовысотная характеристика должна оставаться доступной в кабине; это подтверждает рассмотренные выше ограничения по номинальной грузоподъёмности.
- OSHA 29 CFR 1926.1433 — Проектирование, изготовление и испытания — федеральное регулирование США. Определяет, что должна охватывать информация о номинальной грузоподъёмности, включая вылеты, углы наклона стрелы, длины и отдельные номинальные значения для выносных опор и противовеса.
- ASME B30.5 — Мобильные и локомотивные краны — отраслевой стандарт безопасности. Охватывает грузовысотные характеристики, устойчивость, осмотр и эксплуатацию мобильных и автомобильных кранов.
