Решения о размерах самосвала Shacman наиболее безопасны, если рассматривать их как процесс проверки, а не просто один номер спецификации. В HOWO Special Truck Ltd мы помогаем покупателям выбирать грузовики, соответствующие реальным ограничениям дорог, портов и строительных площадок.
Грузовики Shacman часто рассматриваются для работы по опрошиванию тяжелой нагрузки. Однако несоответствие размеров может привести к задержкам, которые мощность не может исправить. Грузовик может быть подходящим для полезной нагрузки, но не проходить через шлюз площадки, под бункером или в зоне сброса с контактными линиями.
В этой статье объясняется, что означают «размеры» для закупок и как точно подтвердить заказ сборки. Цель — помочь вам избежать сюрпризов между котировкой, отправкой и первым днём работы.
Содержание

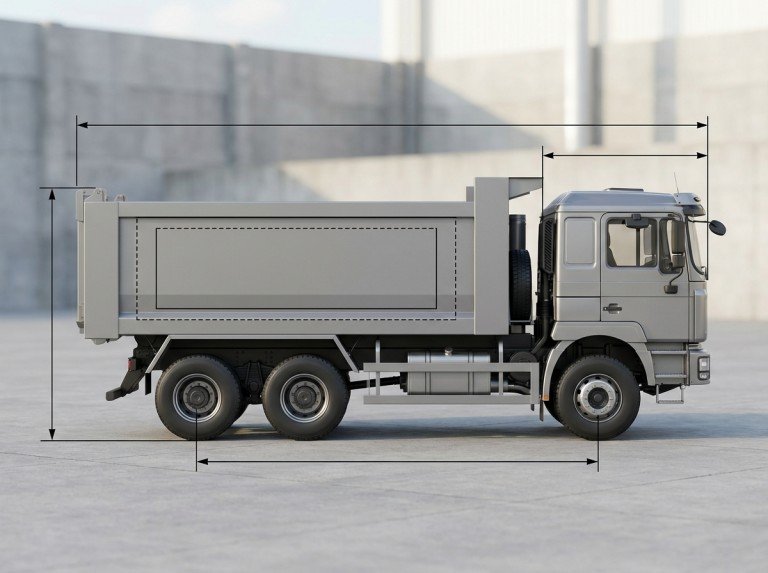

Ключевые размеры самосвалов Shacman
Размеры самосвала Shacman становятся надёжными только тогда, когда покупатель и поставщик используют одни и те же точки измерения и конфигурацию. Многие споры начинаются из-за того, что одна сторона цитирует чертёж шасси, а другая предполагает чертёж кузова. Иногда «общая высота» меняется в зависимости от крыши кабины и выбора шин.
Общие размеры определяют внешнюю оболочку, взаимодействующую с дорогами, воротами и погрузочным оборудованием. Размеры кузова описывают пространство в контейнере и геометрию свалки, которые относятся к экскаваторам, бункерам и складам.
Колёсная база и выступы имеют решающее значение при тесном доступе к площадке. Эти цифры определяют пространство для маневрирования, то, как грузовик управляет рампами и как он располагается под погрузчиком.
Лучший способ выровнять по объёму — назвать каждое измерение и указать, как оно подтверждается. Используйте таблицу ниже как общий чек-лист на этапах котировки и заказа.
Измерение для подтверждения | Почему это важно в эксплуатации | Как измерить это на грузовике | Где проверить это перед отправкой |
|---|---|---|---|
Общая длина (OAL) | Установка ворот, подъезд к пандусу, планирование пространства поворота | От самой передней точки к самой задней точке | Общий чертёж (GA) и итоговый строительный лист |
Общая ширина (OAW) | Использование дороги, узкий доступ, посадка полосы для хопперов | Самая широкая внешняя точка, включая зеркала и дополнения | Чертежи кузова и шасси, а также список дополнений |
Общая высота (OAH) | Зазор для бункеров, зазор моста, вход в мастерскую | Заземление до самой высокой фиксированной точки с выбранной кабиной | Спецификация кабины, шины и чертёж GA |
Колесная база | Поведение поворота, позиционирование, переходы на рампе | Центральная линия передней оси до центральной линии задней группы осей | Технические характеристики шасси и чертёж компоновки осей |
Свес спереди/сзади | Проблемы с заходом на посадку и выезд, зазор для бампера | Центральная линия оси до ближайшей конечной точки | Чертёж GA и компоновка шасси |
Внутренний размер корпуса сброса | Планирование объема полезной нагрузки и потока материалов | Внутренняя длина, ширина и высота коробки | Рисунок тела с чётко обозначенным «внутренним» |
Внешний размер корпуса сброса | Зазор под бункерами и конструкциями | Внешняя длина, ширина и высота коробки | Рисунок тела с чёткой маркировкой «внешний» |
Высота сброса | Зазор воздуха и безопасная зона сброса | Заземлиться на самой высокой точке на полном конце, плюс вынос назад | Геометрия подъёма тела |
Если в вашем смете на самосвал Shacman не указана база измерений, воспринимайте это число как временную заглушку. Рекомендуем попросить маркированный чертеж, чтобы точки отсчёта были чёткими.
Распространённые ошибки при чтении спецификаций размерности
Большинство проблем с размерами возникают из-за неправильного прочтения спецификации, а не из-за необычных конструкций Шакмана. Одно и то же название модели может поставляться с разными колёсными базами, кабинами, шинами и самосвалами, каждый из которых меняет окончательный размер.
Распространённая ошибка — путать внутренние размеры самосвала с общими размерами грузовика. Другой вариант — предположить, что указанная ширина — это максимальная ширина, а зеркала или ступени расширяются дальше.
Таблица ниже показывает практические проблемы, которые мы видим во время проверки. Каждый пункт содержит предупреждающий шаг, который можно использовать при рассмотрении предложения.
Паттерн ошибок | Типичные последствия | Что проверять | Меры по предотвращению |
|---|---|---|---|
Внутренний размер коробки читается как общий размер | Грузовик не помещается ни под бункер, ни сквозной ворота | Как внутренние, так и внешние размеры коробки, плюс общая ширина | Требуются чертежи с маркировкой «внутренний» и «внешний» |
Высота кабины считается «стандартной» | Отказ от очистки в ангарах, шахтах или тоннелях | Тип крыши кабины, воздушные дефлекторы, впуск/выхлоп | Уточните общую высоту с точной опцией кабины |
Выбор шин игнорируется | Смещение высоты и ширины от предполагаемой базовой линии | Размер шин, спецификации обода и ширина колеи оси | Зафиксируйте спецификацию шины в заказе на покупку |
Дополнения, исключённые из «общих» номеров | Зеркала или защитные устройства создают контакт на узких маршрутах | Список внешних дополнений и позиции установки | Попросите примечание «конверт как построен» на чертеже GA |
Высота сброса не проверяется | Риск заклинания троса над головой при опрокидывании | Геометрия полного наконечника и максимальная высота поднятого | Требуйте геометрию подъёма и планируйте безопасную зону сброса |
Колесная база выбрана только для полезной нагрузки | Крутые повороты и позиционирование погрузчика становятся сложными | Варианты колесной базы и ограничения по пространству для поворота на площадке | Выбирайте базу по планировке площадки, а не только по вместимости |
Вы можете избежать этих ошибок, если в вашем RFQ будут указаны определения измерений. Простой одностраничный пакет проверки часто достаточно для согласования поставщика, команды доставки и руководителя объекта.
Основные конфигурации самосвалов Шакмана
Размеры самосвала Shacman предсказуемо меняются в зависимости от конфигурации оси и сценария эксплуатации. 6×4 и 8×4 — это не просто разные объёмы; они подразумевают разную длину шасси, схемы колесной базы и требования к пространству.
Опубликованные технические характеристики для дорожных 6×4 часто показывают общую длину около средних 8 метров. Билд 8×4 обычно охватывает диапазон 10-11 метров. Рассматривайте эти цифры как оценки, пока точная конфигурация не будет подтверждена на чертеже GA.
Ширина, легальная для дороги, обычно указывается около 2 500 мм. Однако «самая широкая точка» зависит от оборудования и дополнений. Широкофюзеляжные внедорожные горнодобывающие грузовики могут превышать 3000 мм в ширину и часто требуют специального планирования транспортировки.
Дополнительная литература: Подходят ли самосвалы Shacman для тяжёлой добычи полезных ископаемых?
6×4 Строительство на дорогах
Конфигурация 6×4 — хороший выбор, когда маневренность так же важна, как объём коробки. Более короткое шасси позволяет уменьшить пространство, необходимое для позиционирования под экскаватором или перемещения по узкой площадке. Хотя эти грузовики обычно подходят для стандартных дорожных огибателей, высота кузова всё равно влияет на клиренс для загрузки и выгрузки. Если у вашего участка короткие пандусы или резкие повороты, планировка 6×4 часто легче вписать в ограниченный рабочий процесс.
8×4 Подготовка прочной площадки
Конфигурация 8×4 распространена для проектов с высоким уровнем производства, где ценны более крупные кузова и более высокая эффективность хода. Добавленная компоновка осей увеличивает длину шасси и пространство для поворота, необходимое в точках погрузки и сброса. Основной риск — не прямолинейная перевозка, а поворот, необходимый для поддержания продуктивности погрузчика. Для построек 8×4 очень важно уточнить колёсную базу и свесы, так как небольшие изменения могут повлиять на поведение рампы.
Внедорожная система для широкофюзеляжной добычи
Внедорожные широкофюзеляжные горнодобывающие грузовики отдают приоритет устойчивости и дорожному просвету, а не дорожным правилам. Эти изменения часто увеличивают общую ширину и высоту, делая обычное движение по шоссе непрактичным. Выбор этих грузовиков зависит не только от самой машины, но и с транспортной логистикой. Ваша проверка должна включать самые широкие точки и максимальную рабочую высоту при сбросе.
Дополнительная литература: Какая модель самосвала Shacman лучше всего
Ключевые факторы, влияющие на размеры самосвала Шакмана
Размеры самосвала Shacman могут сильно различаться в одной серии из-за выбора конфигурации. Лучший подход — определить варианты, изменяющие размер внешнего размера, и зафиксировать их заранее. Это помогает отделить изменения, связанные с шасси (колесная база, высота кабины), от «кузовных» изменений (размер коробки, приподнятая геометрия сброса).
Колёсная база и варианты выступов
Колесная база — ключевая переменная, влияющая на общую длину и поведение при поворотах. Более короткая колёсная база может уменьшить пространство для поворотов, но ограничить длину кузова. Передние и задние свесы влияют на то, как грузовик справляется с пандусами и неровной поверхностью. Чтобы уменьшить этот риск, проверьте колёсную базу и навесы на чертеже с размерным боковым видом.
Крыша кабины, дефлекторы и выхлопные системы
Общая высота сильно зависит от типа крыши кабины и оборудования, установленного над ней. Воздушные дефлекторы, маршрутизация воздухозаборника и трубы выхлопа могут менять самую высокую точку. Высота также зависит от размера шин и подвески. Чтобы избежать поломок клиренса, уточните общую высоту с точными характеристиками кабины и шин в вашем заказе.
Размер шин, ширина колеи и дополнительные функции
Общая ширина должна быть «самой широкой в оригинальном виде», а не только номинальной шириной корпуса. Размер шины и ширина колеи могут изменить стойку грузовика, а дополнительные элементы, такие как ступеньки или зеркала, могут стать самой широкой точкой. Самый простой способ контролировать это — запросить примечание к чертежу GA, где указана самая широкая точка и компоненты, которые её определяют.
Внутренний и внешний размер корпуса сброса
Размеры кузова сброса должны быть разделены на внутренние (объёмные) и внешние (просвет) измерения. Внутренний размер помогает оценить полезный объём, а внешний — устанавливает посадку под бункеры. Высота боковых стенок влияет как на радиус нагрузки, так и на устойчивость сброса. Для чёткого контроля размеров требуйте, чтобы на чертеже корпуса были отмечены «внутренние» и «внешние» размеры.
Чек-лист проверки размеров для вашего заказа
Заказ самосвала Shacman остаётся предсказуемым, если согласованные размеры задокументированы и прикреплены к критериям приёмки перед отправкой. Команды по доставке и площадке нужны размерные чертежи, а не только названия моделей. Мы используем простой поток, который переходит от документов к физическим ограничениям сайта, а затем обратно в заказ на покупку.
Контрольный список проверки размеров:
- Запросите чертеж общего расположения (GA), показывающий общую длину, ширину и высоту.
- Запросите компоновку шасси с указанием конфигурации осей, колёсной базы и навесов.
- Запросите чертеж тела дампа, который обозначает внутренние и внешние размеры.
- Запросите максимальную высоту на полном опоке, если возникает проблема с надземным зазором.
- Уточните размер шины и тип крыши кабины в описании конфигурации.
- Подтвердите самую широкую точку и какие компоненты её определяют.
- Запишите подтверждённые размеры и идентификаторы документов в заказ на покупку в качестве критериев принятия.
Этот чек-лист лучше всего работает, когда вы также измеряете свой сайт. Ширина затвора или зазор бункера измерять быстрее, чем спорить после доставки.
Как подтвердить точную конфигурацию
Ваш запрос на размер наиболее эффективен, когда он связан с конкретными документами. Попросите чертёж GA, расположение шасси и кузова, которые соответствуют указанной конфигурации. Также запросите сводку с указанием типа кабины, характеристик шин, конфигурацию оси и колёсной базы.
Как подтвердить разрешение на погрузку и сброс
Зазор для загрузки зависит от высоты боковой стороны кузова и высоты шасси. Сравните зазор ковша погрузчика с внешней боковой высотой кузова. Зазор сброса зависит от максимальной высоты подъёма. Относитесь к контактным линиям или навесам как к жёстким ограничениям. Если есть какие-либо накладные расходы, запишите о повышенной высоте в письменном виде.
Как подтвердить доступ к объекту и пространство для маневрирования
Проверьте посадку ворот, используя самые широкие размеры, включая зеркала. Поведение рампы зависит от колёсной базы и навесов, так что проверьте их до прибытия грузовика. Крутой пандус может привести к контакту. Проверьте пространство для маневрирования, используя самый крутой поворот на вашем участке, чтобы убедиться, что грузовики могут позиционироваться без повторных корректировок.
Как задокументировать размеры в порядке
В вашем заказе должны быть указаны согласованная общая длина, ширина и высота, подтвержденные в конкретных изменениях чертежа. Добавьте критерий приема, что отправленный грузовик должен соответствовать указанной конфигурации. Если конфигурация меняется, обновите документы размеров перед отправкой.
Заключение
Вы можете легко управлять размерами самосвала Shacman, определяя точки измерения и проверяя точную конфигурацию перед отправкой. Выровняйте условия по условиям, убедитесь, что чертежи совпадают с конструкцией, а затем проверьте эти показатели с ограничениями вашего участка.
Рассматривая размеры как задокументированный пункт приёмки, вы снижаете риск сбоя допуска и узких мест в рабочем процессе. Такой подход связывает решение о покупке с реальными условиями эксплуатации, а не только с общими характеристиками.
Вопросы и ответы
Какова типичная общая ширина для дорожных самосвалов Shacman?
Многие дорожные самосвалы Shacman имеют общую ширину около 2500 мм. Однако самая широкая точка в виде конструкции, включая зеркала и ступеньки, должна быть проверена. Подтвердите это на чертеже GA, который совпадает с финальной конфигурацией.
Как определить, является ли указанный размер тела для сбора внутренним или внешним?
Указанный размер корпуса сброса становится понятен только тогда, когда на чертеже он обозначен как «внутренний» или «внешний». Внутренние размеры описывают полезное пространство, а внешние — на зазор. Всегда требуйте рисунок с обоими.
Какое измерение чаще всего вызывает проблемы с доступом к сайту?
Колёсная база часто вызывает проблемы при поворотах на узких участках, но поломки зазора над головой могут быть более серьёзными. Колесная база влияет на позиционирование грузовиков под погрузчиком. Высота становится критически важной при загрузке под бункерами или сбросе рядом с линиями электропередач. Оба должны быть проверены на вашем сайте.
Какие документы должны подтверждать размеры до отправки?
Окончательные размеры должны быть подтверждены общим чертежем расположения, компоновкой шасси и чертежем самосброса. В описании конфигурации должны быть указаны расположение осей, колёсная база, размер шин и вариант кабины. В заказе на покупку должны ссылаться на эти документы.
Как подтвердить зазор сброса с помощью контактных линий?
Подтвердите максимальную высоту приподнятой на полном кончике для выбранного тела. Используйте это значение для проектирования зоны сброса с чётким накладным запасом. Если поставщик не может предоставить эту стоимость, риск должен считаться нерешённым до проверки.
